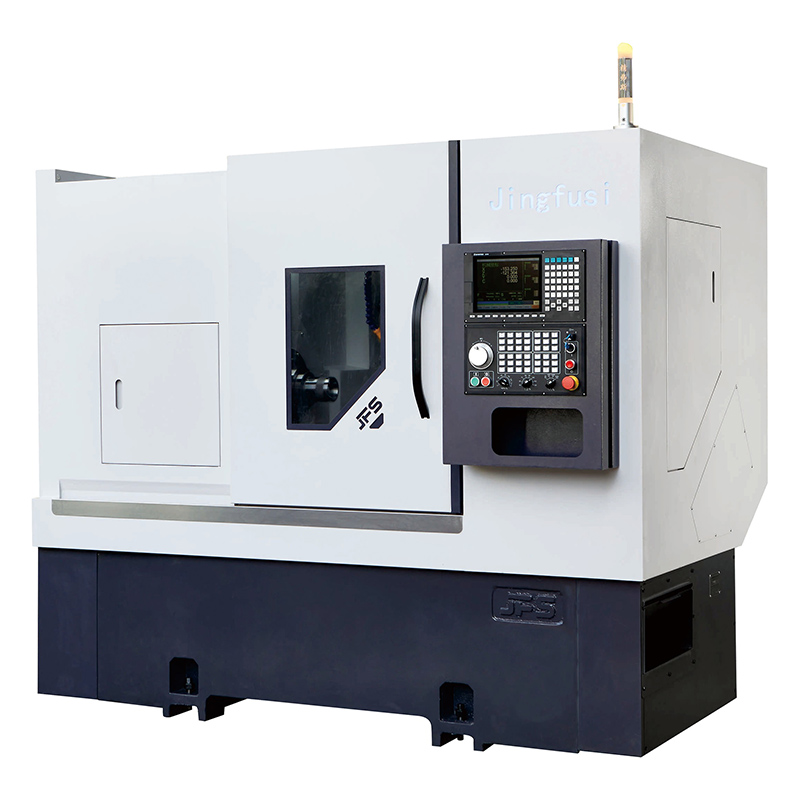

Turnul de putere CNC CK46 52DTY

Strungul nostru CNC Power Turret CK46 52DTY de la fabrica Jingfusi are capete de putere duble și transmisie de mare viteză, fără angrenaj pentru prelucrare stabilă, îndepărtarea flexibilă a așchiilor cu două căi și o viață lungă a mașinii. Vă rugăm să ne contactați pentru mai multe informații.

Model:CK46/52DTY

Trimite o anchetă

Descriere produs

În calitate de producător, Jingfusi oferă strung CNC de înaltă calitate Power Turret CK46 52DTY.

Caracteristica produsului

Sub premisa unei configurații complet consistente, structurii de turnare, tratamentului de îmbătrânire și preciziei de asamblare, axa Y virtuală și axa Y verticală au propriile avantaje: axa Y virtuală este mai rigidă, iar ajustarea rotunjimii este mai convenabilă; Axa Y verticală este mai flexibilă în extinderea cursei, iar finisarea suprafeței piesei prelucrate este, de asemenea, mai bună. În același timp, operarea de programare este mai simplă decât axa Y virtuală.

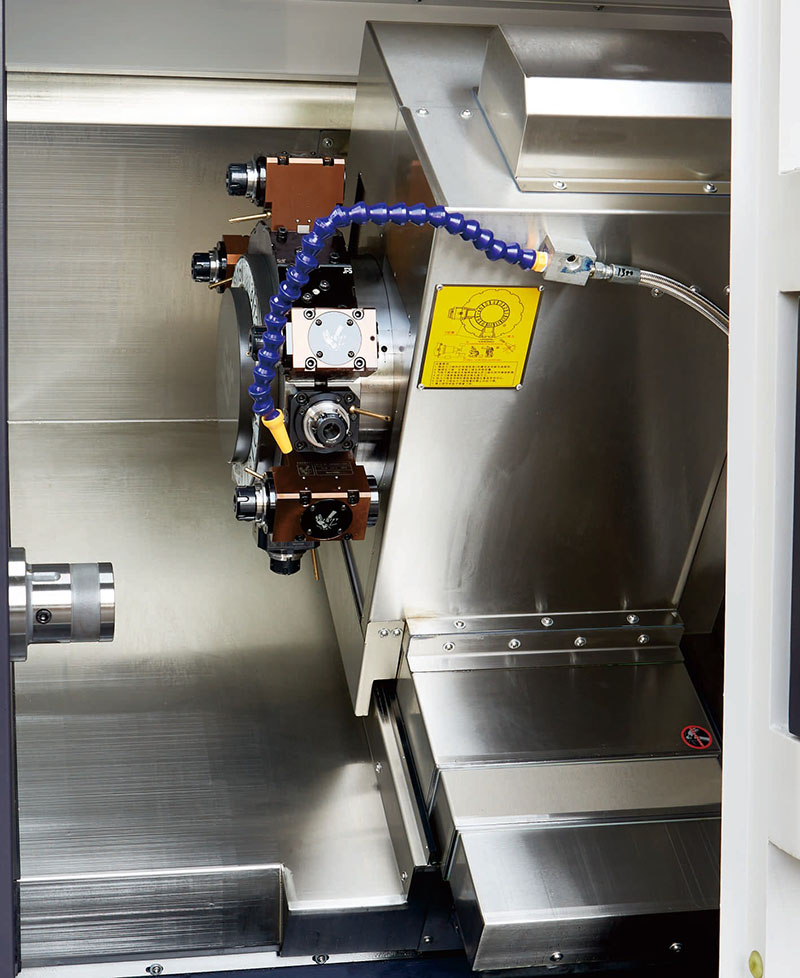

În plus, echipamentul are, de asemenea, aceste aspecte practice: capul de putere 0° poate atinge o funcționare stabilă de 8000 RPM, viteza nominală de lucru a capului de putere de 90 ° de 6500 RPM; suportul de scule adoptă un design de transmisie al modulului fără viteze, eliminând influența sursei de căldură de la rădăcină, ceea ce poate garanta eficient precizia prelucrarii; funcțiile de frezare și strunjire sunt integrate, care pot îndeplini cu ușurință cerințele de prelucrare a materialelor complexe, cum ar fi oțel inoxidabil, aliaj de titan și oțel carbon; Sistemul de îndepărtare a așchiilor adoptă un design integrat lateral + spate, modul de instalare flexibil, poate fi selectat în mod arbitrar în funcție de condițiile reale de lucru.

În plus, toate mașinile turnate sunt supuse recoacerii, îmbătrânirii prin vibrații și altor procese de tratare a îmbătrânirii cu mai multe canale, care nu numai că pot asigura stabilitatea în procesul de procesare pe termen lung, ci și pot prelungi în mod eficient durata de viață a echipamentului.

Specificația principală

Model de strung		unitate	CK52DTYW-500	CK76DTYW-500	Remart
Capacitate de procesare	Diametru maxim de balansare peste pat	mm	0700	Ø700
	Diametrul maxim de turnare	mm	0230	Ø230
	Lungimea max.de rotire	mm	500	500
Ax	mandrina hidraulica ax	în	8"	10"
	Înălțimea centrului arborelui de la sol	mm	1150	1150
	Axul principal		A2-6	A2-8
	Diametrul alezajului axului	mm	Q66	086
	Diametrul maxim al barei	mm	Ø51	072
	Viteza maximă a arborelui	rpm	4000	2000
	Puterea/cuplul motorului arborelui	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Opțional integrat 11kW/60Nm/ Opțional integrat 22kW/170Nm
Turelă de putere	Model de turelă de putere	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Turelă servo-alimentată Taiwan GPM, fost marca germană SAUTER.
	Puterea/cuplul motorului turelei	Kw/N.m	mandrina hidraulica ax	mandrina hidraulica ax
	Putere tura viteză tolmax	r/mm	5000	5000	° poate fi operat la 8000 RPM, iar 90 ° poate fi operat la 6500 RPM.
Alimentare pe axa X/Z/Y	× Axa Z Viteză maximă rapidă	m/meu	24	24
	Yaxis Max.viteza de deplasare rapida	m/meu	15	15
	Puterea/cuplul motorului pe axa X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm sau SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm sau SYMTEC 3,1 KW/15Nm
	Șuruburi cu bile XZY-xis C3	-	40/40/40	40/40/40
	Sine de ghidare a ruloului pe axa XZY	-	35/45/35	35/45/35
	Călătoria eficientă a Xaxis	mm	250	250
	Cursă efectivă a axei Z	mm	500	500
	Cursă efectivă a axei Y	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Bazat pe suportul de scule de mare putere cu 70 de centre
Contropost	Deplasarea contrapunctului	mm	520	520	contrapuntu programat
Contropost	Orificiul conic al știftului ejectorului	MK	Luni 5#	Luni 5#
Specificatiile echipamentelor	Greutatea netă a mașinii	kg	4500	4600
	Puterea totală a mașinii	KW	26	30
	Mașină L×L×H	mm	2500×1680×1900	2500×1680×1900

În calitate de producător, Jingfusi oferă strung CNC de înaltă calitate Power Turret CK46 52DTY.

Articole optionale

Element de configurare		CK52DTYW-500	CK76DTYW-500
Axul principal	Ax mecanic	●	●
Axul principal	Ax electric	O	O
controlor	Controler SYNTEC	●	●
controlor	controler FANUC	O	O
Axa de avans	Yaskawa	●	●
Axa de avans	SYNTEC	O	O
culoare	Turelă BMT55	●	●
culoare	Turelă BMT55	一	O
Contropost	Morse#5	O	O
Prindere	Trageți clema înapoi	●	●
Prindere	Chuck	O	O
Echipamente auxiliare	Dispozitivul de colectare a pieselor	O	O
	Dispozitiv de hrănire	O	O
	Transportor de așchii	O	O
	Robot automatizat	O	O
	Separator de ceață de ulei	O	O
