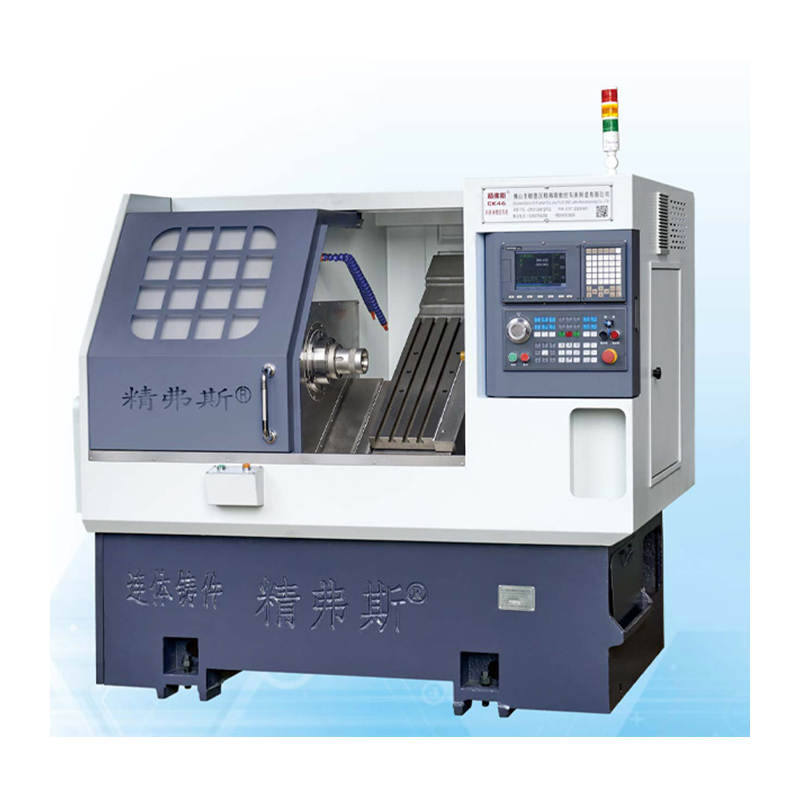

Mașină de strung înclinat înclinat înclinat

Mașina de strung a patului înclinat înclinat CK46 este o îmbunătățire și actualizare a Jingfusi® pe baza inițială. Pe baza moștenirii performanței ridicate de procesare și a funcționării ușoare a modelului inițial, a fost dezvoltat cu un design înclinat complet înclinat și un spațiu de funcționare mai mare, o viteză mai mare de procesare și mașini -unelte CNC de precizie, care sunt mai ușor de ajustat și întreținut.

Model:CK46

Trimite o anchetă

Descriere produs

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Caracteristici pentru mașina de strung jingfusi® Slant CNC:

Proiectare optimă:Această mașină înclinată înclinată cu paturi înclinate CNC, prezintă un design de pat înclinat de 35 de grade, oferind o rigiditate și stabilitate sporită pentru prelucrarea de precizie.

Manipulare eficientă a cipurilor:Mașina oferă o capacitate substanțială de transmitere a cipurilor, permițând clienților flexibilitatea de a selecta fie îndepărtarea cipurilor din față sau din spate, asigurând comoditatea în procesul de prelucrare.

Înșurubați prE-întindere:Incorporând o structură de pre-întindere a șurubului, acest strung optimizează precizia și fiabilitatea prelucrării.

Post de instrument de tip bandă:Echipat cu un post de instrumente de tip bandă, acest strung acceptă utilizarea mai multor instrumente pentru o eficiență sporită și versatilitate în diferite operații de prelucrare.

Detalii despre produs

Inclined Slant bed Turning CNC Lathe Machine

Lista de parametri

proiect		unitate	CK46	CK52	CK76
Lungimea maximă de cotitură		mm	350
Diametrul maxim de întoarcere pe pat		mm	Ø 500
Diametrul maxim de cotitură pe skateboard		mm	Ø 160
Înclinarea patului		°	35 °
Călătorie eficientă a axei X/Z		mm	Diametru 1000/400
Specificații cu șurubul axei X/Z		mm	32
Specificații feroviare a axei X/Z		mm	35
PUTEREA MOTORULUI X/Z AX		Kw	1.3
Mișcarea maximă rapidă a axei X/Z		m/my	24
Lungimea mașinii -unelte x lățime x înălțime		mm	2100x1580x1800
Greutatea totală a întregii mașini		KG	2600
Număr de cuțit		fix	8
Dimensiunea cuțitului pătrat		mm	20x20
Dimensiunea tăietorului rotund		mm	Ø20
Putere totală		kw	13	13	16
Consumul mediu de energie		KW / h	2	2	2.5
Arborele principal	Forma feței capătului fusului		A2-5	A2-6	A2 -8


	Viteza maximă a fusului	R/min	6000 (setat la 4500)	4200 (setat la 3500)	3200 (setat la 2500)
	Puterea motorului fusului	Kw	7.5	7.5	11
	Cuplul nominal al motorului cu fusul	Nm	47.8nm	47.8nm	72 nm
	Diametrul maxim de trecere a barei	mm	Ø 45	Ø 51	Ø 75

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Fus radial ritm,		Detectează alergarea conului exterior	0.0025


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
