CNC Slant paturi de pat

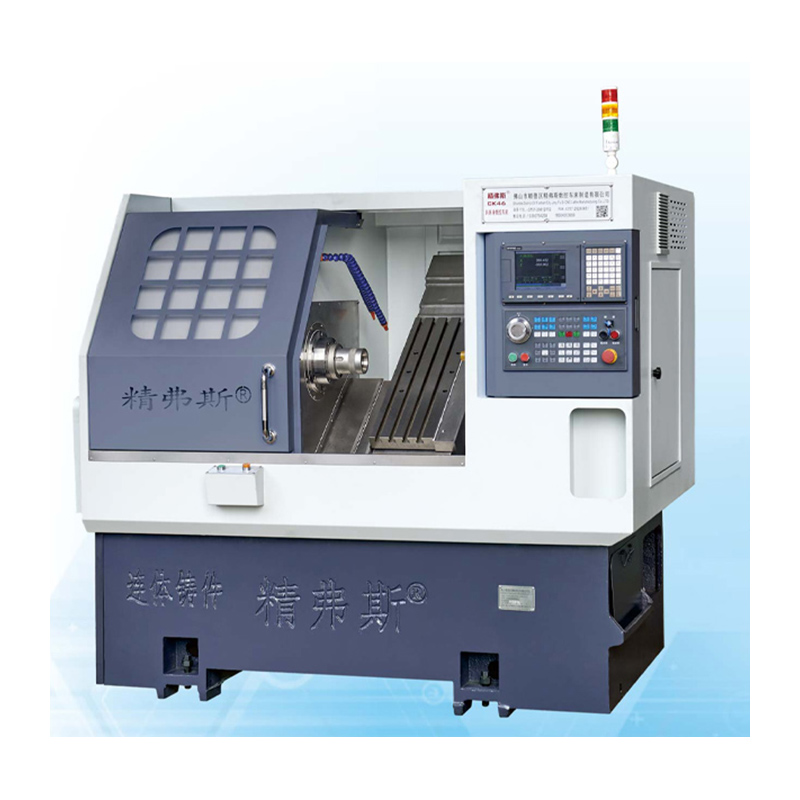

Strângerile de pat înclinate Jingfusi® CNC au un design de pat înclinat de 35 de grade, cuplat cu o structură de cuplu robustă, asigurând o deformare minimă chiar și în timpul operațiunilor de tăiere a sarcinilor grele. Acest design înclinat al patului facilitează procesele simplificate de instalare, înlocuire și inspecție. Încorporarea șuruburilor și fusurilor cu bile de înaltă precizie garantează în continuare o precizie excepțională și luciu de suprafață în aplicațiile de prelucrare.

Model:CK46

Trimite o anchetă

Descriere produs

Strungile de pat înclinate CNC este o îmbunătățire și actualizare a Jingfusi® CNC pe baza inițială. Pe baza moștenirii performanței ridicate de procesare și a funcționării ușoare a modelului inițial, a fost dezvoltat cu un design de pat înclinat complet închis și un spațiu de operare mai mare. , Precision CNC Machine -Tools cu o viteză de procesare mai mare și o reglare și întreținere mai ușoară.

Detalii despre produs

Lista de parametri

proiect		unitate	CK46	CK52	CK76
Lungimea maximă de cotitură		mm	350
Diametrul maxim de întoarcere pe pat		mm	Ø 500
Diametrul maxim de cotitură pe skateboard		mm	Ø 160
Înclinarea patului		°	35 °
Călătorie eficientă a axei X/Z		mm	Diametru 1000/400
Specificații cu șurubul axei X/Z		mm	32
Specificații feroviare a axei X/Z		mm	35
PUTEREA MOTORULUI X/Z AX		Kw	1.3
Mișcarea maximă rapidă a axei X/Z		m/my	24
Lungimea mașinii -unelte x lățime x înălțime		mm	2100x1580x1800
Greutatea totală a întregii mașini		KG	2600
Număr de cuțit		fix	8
Dimensiunea cuțitului pătrat		mm	20x20
Dimensiunea tăietorului rotund		mm	Ø20
Putere totală		kw	13	13	16
Consumul mediu de energie		KW / h	2	2	2.5
Arborele principal	Forma feței capătului fusului		A2-5	A2-6	A2 -8


	Viteza maximă a fusului	R/min	6000 (setat la 4500)	4200 (setat la 3500)	3200 (setat la 2500)
	Puterea motorului fusului	Kw	7.5	7.5	11
	Cuplul nominal al motorului cu fusul	Nm	47.8nm	47.8nm	72 nm
	Diametrul maxim de trecere a barei	mm	Ø 45	Ø 51	Ø 75

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Fus radial ritm,		Detectează alergarea conului exterior	0.0025


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
