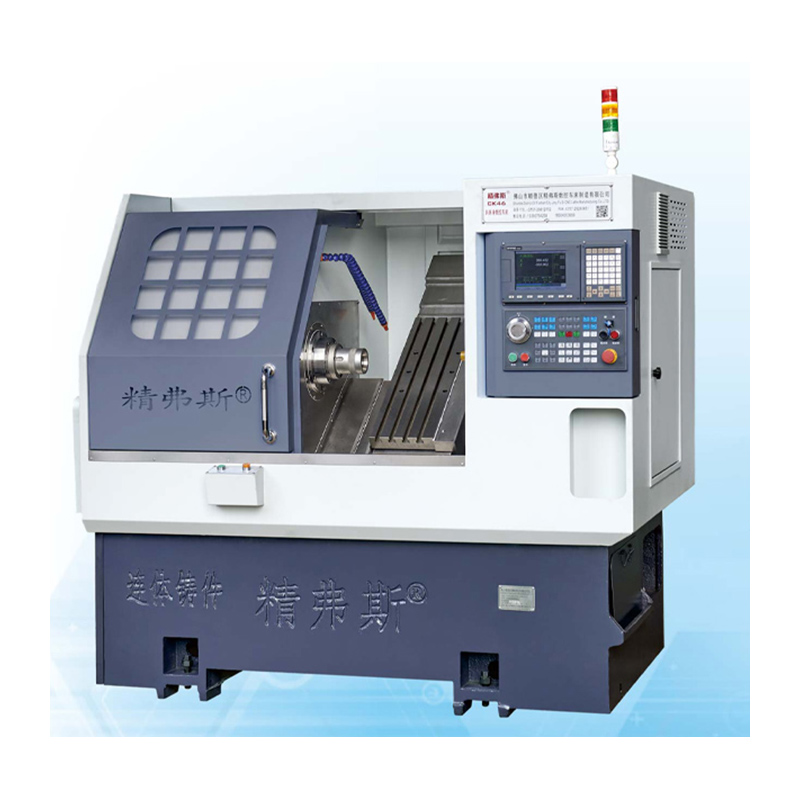

CNC strunat înclinat

Strungile de pat înclinate Jingfusi® CNC găsește aplicare în medii industriale în care producția necesită o precizie și o precizie maximă. Dincolo de utilizarea industrială, aceste strunguri răspund nevoilor pasionaților și a proprietarilor de întreprinderi mici care caută un instrument care să ofere un nivel ridicat de personalizare și flexibilitate în procesele de proiectare. Fie în setări de producție pe scară largă sau în proiecte la scară mai mică, strungul de pat înclinat CNC de la Jingfusi® se adaptează la cerințe diverse, combinând precizia cu versatilitatea.

Model:CK46

Trimite o anchetă

Descriere produs

Satrul Jingfusi® CNC CNC înclinat se remarcă ca un instrument de prelucrare de precizie, conceput meticulos pentru producerea de componente diverse, cu un accent deosebit pe piese cilindrice și de rotație. Caracteristica sa definitorie constă în structura de pat înclinată, proiectată strategic pentru a spori stabilitatea și precizia pe parcursul procesului de prelucrare. Acest design inovator asigură că strungul excelează în furnizarea de rezultate exacte și de înaltă calitate, ceea ce îl face un atu valoros pentru o gamă largă de aplicații de fabricație.

Diagrama de călătorie a mașinii

Detalii despre produs

Lista de parametri

proiect		unitate	CK46	CK52	CK76
Lungimea maximă de cotitură		mm	350
Diametrul maxim de întoarcere pe pat		mm	Ø 500
Diametrul maxim de cotitură pe skateboard		mm	Ø 160
Înclinarea patului		°	35 °
Călătorie eficientă a axei X/Z		mm	Diametru 1000/400
Specificații cu șurubul axei X/Z		mm	32
Specificații feroviare a axei X/Z		mm	35
PUTEREA MOTORULUI X/Z AX		Kw	1.3
Mișcarea maximă rapidă a axei X/Z		m/my	24
Lungimea mașinii -unelte x lățime x înălțime		mm	2100x1580x1800
Greutatea totală a întregii mașini		KG	2600
Număr de cuțit		fix	8
Dimensiunea cuțitului pătrat		mm	20x20
Dimensiunea tăietorului rotund		mm	Ø20
Putere totală		kw	13	13	16
Consumul mediu de energie		KW / h	2	2	2.5
Arborele principal	Forma feței capătului fusului		A2-5	A2-6	A2 -8


	Viteza maximă a fusului	R/min	6000 (setat la 4500)	4200 (setat la 3500)	3200 (setat la 2500)
	Puterea motorului fusului	Kw	7.5	7.5	11
	Cuplul nominal al motorului cu fusul	Nm	47.8nm	47.8nm	72 nm
	Diametrul maxim de trecere a barei	mm	Ø 45	Ø 51	Ø 75

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Fus radial ritm,		Detectează alergarea conului exterior	0.0025


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
