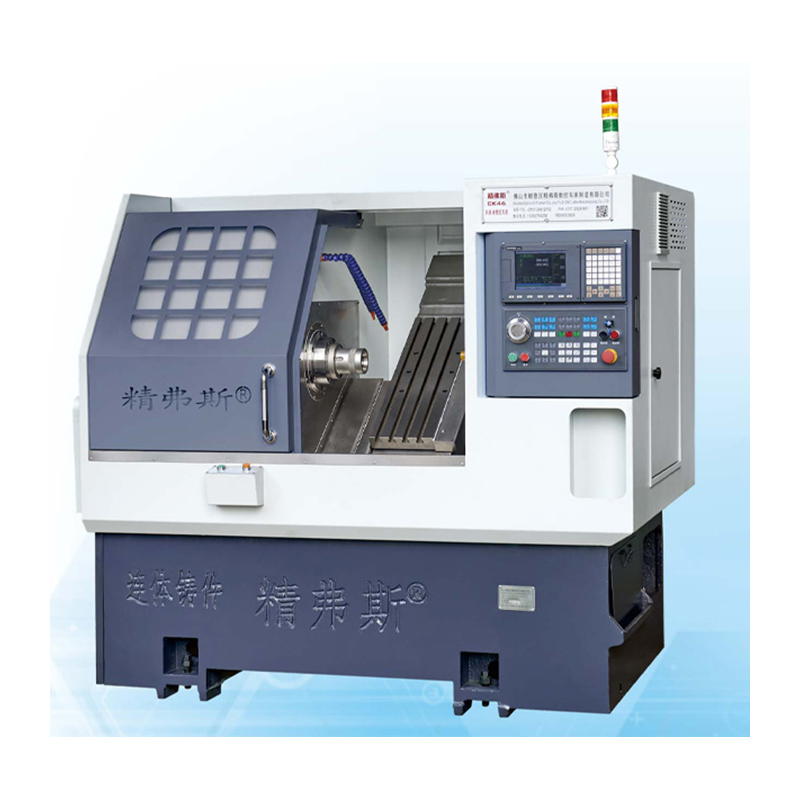

Mașină de strung înclinat CNC

Mașina Jingfusi® de înaltă calitate CNC înclinată cu paturi înclinate are caracteristicile îndepărtării convenabile a cipurilor, funcții complete, performanțe excelente, rigiditate ridicată, eficiență ridicată și precizie ridicată. Utilizat în principal în piese auto, supape de instalații sanitare, matrițe și alte industrii.

Model:CK46

Trimite o anchetă

Descriere produs

Mașina Jingfusi® CNC cu pat înclinată este utilizată în principal în piese auto, supape de instalații sanitare, matrițe și alte industrii. De asemenea, este potrivit pentru prelucrarea loturilor de arbori, discuri și alte părți, cu dimensiuni complexe, dimensiuni diferite și cerințe de înaltă precizie. Poate completa automat procesarea cipurilor de cercuri interne și externe, caneluri, conuri, suprafețe sferice, diverse fire metrice și inch și alte corpuri rotative. Turnurile sunt făcute din nisip de rășină, care a fost supus unui tratament de îmbătrânire și are o stabilitate bună, o rezistență ridicată și o retenție de precizie bună.

Detalii despre produs

Lista de parametri

proiect		unitate	CK46	CK52	CK76
Lungimea maximă de cotitură		mm	350
Diametrul maxim de întoarcere pe pat		mm	Ø 500
Diametrul maxim de cotitură pe skateboard		mm	Ø 160
Înclinarea patului		°	35 °
Călătorie eficientă a axei X/Z		mm	Diametru 1000/400
Specificații cu șurubul axei X/Z		mm	32
Specificații feroviare a axei X/Z		mm	35
PUTEREA MOTORULUI X/Z AX		Kw	1.3
Mișcarea maximă rapidă a axei X/Z		m/my	24
Lungimea mașinii -unelte x lățime x înălțime		mm	2100x1580x1800
Greutatea totală a întregii mașini		KG	2600
Număr de cuțit		fix	8
Dimensiunea cuțitului pătrat		mm	20x20
Dimensiunea tăietorului rotund		mm	Ø20
Putere totală		kw	13	13	16
Consumul mediu de energie		KW / h	2	2	2.5
Arborele principal	Forma feței capătului fusului		A2-5	A2-6	A2 -8


	Viteza maximă a fusului	R/min	6000 (setat la 4500)	4200 (setat la 3500)	3200 (setat la 2500)
	Puterea motorului fusului	Kw	7.5	7.5	11
	Cuplul nominal al motorului cu fusul	Nm	47.8nm	47.8nm	72 nm
	Diametrul maxim de trecere a barei	mm	Ø 45	Ø 51	Ø 75

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Fus radial ritm,		Detectează alergarea conului exterior	0.0025


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
