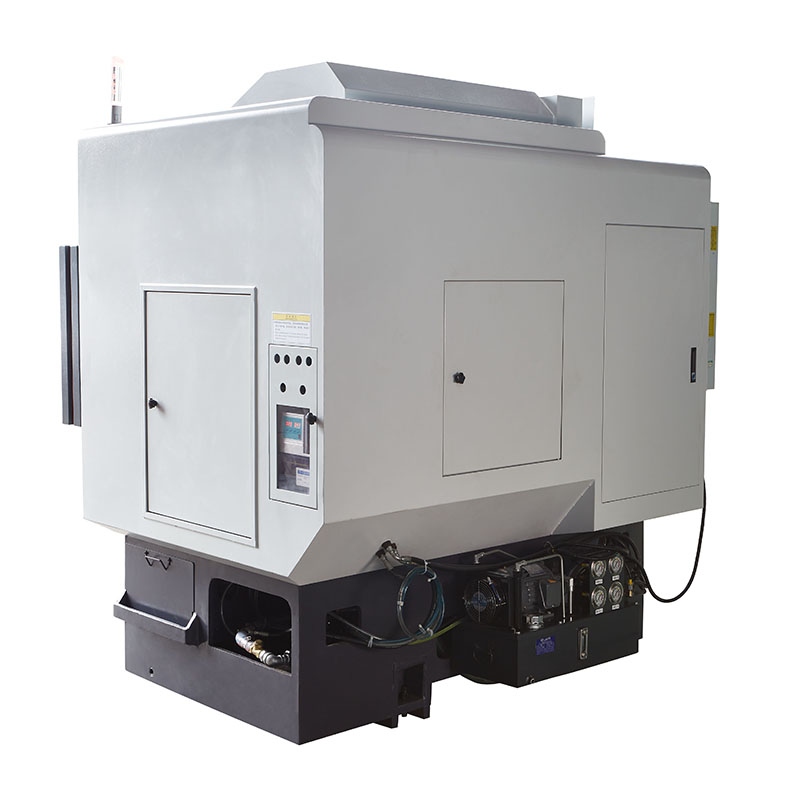

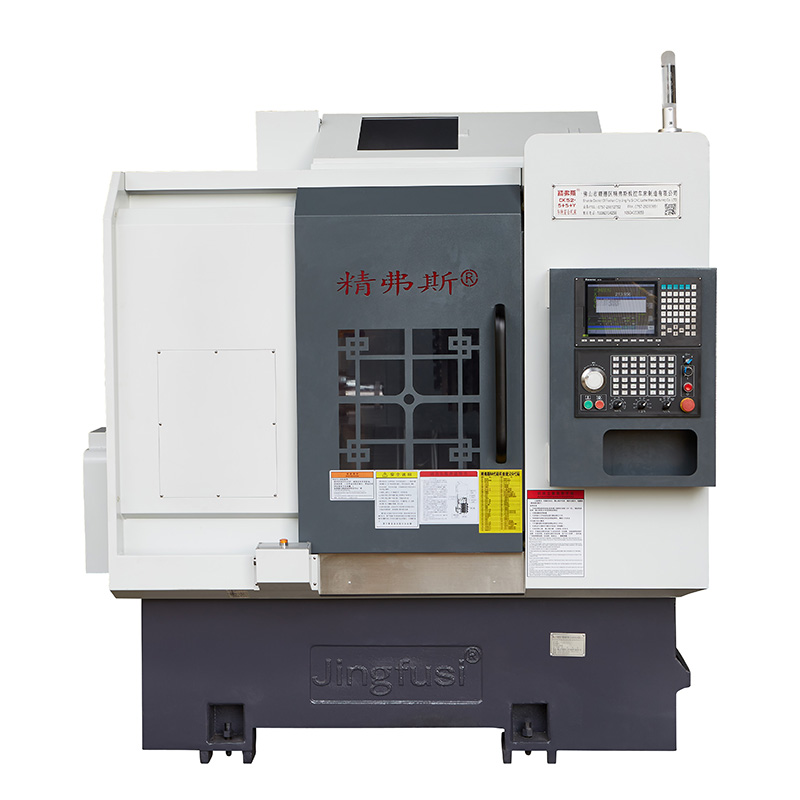

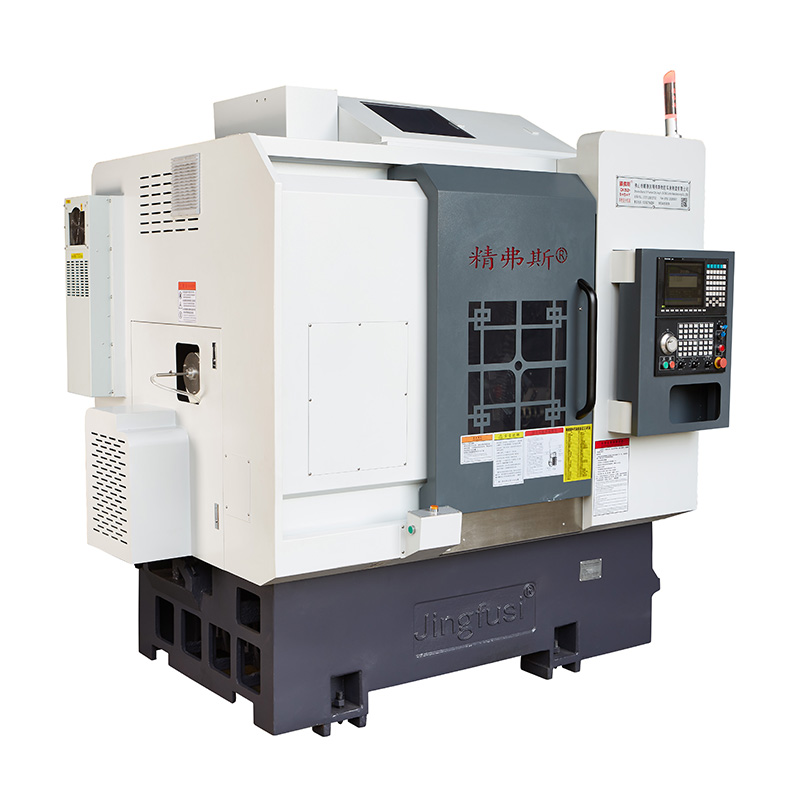

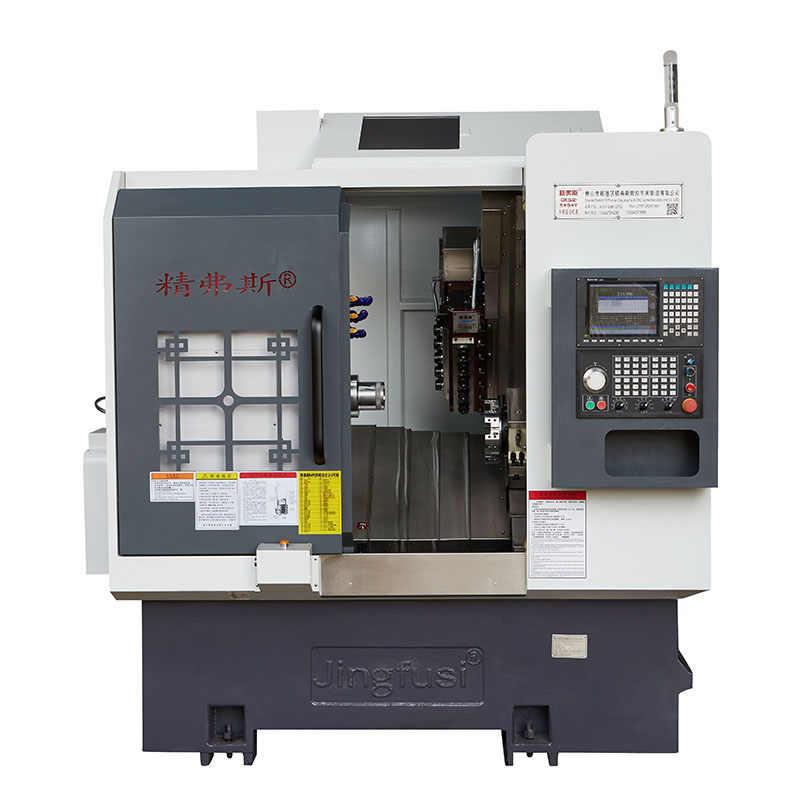

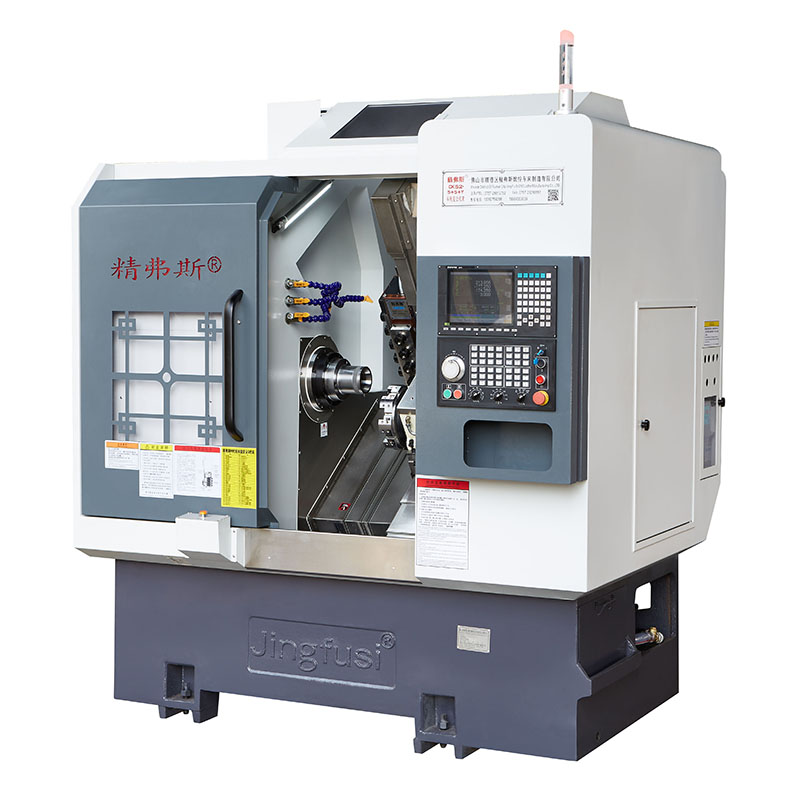

Mașină combinată de strunjire și frezare cu turelă

Puteți achiziționa mașina combinată de strunjire și frezat cu turelă Jingfusi® cu încredere de la noi. Suntem dornici să colaborăm cu dumneavoastră, iar dacă aveți întrebări sau aveți nevoie de informații suplimentare, vă rugăm să nu ezitați să ne contactați. Vom răspunde prompt la întrebările dumneavoastră.

Model:CK46-5+5+Y

Trimite o anchetă

Descriere produs

În calitate de producător profesionist, am dori să vă oferim o mașină combinată de strunjire și frezare cu turelă de înaltă calitate. Și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp.

Detalii produs

Lista parametrilor

articol	conţinut	unitate	CK46-5+5+Y	CK52-5+5+Y
Domeniul de prelucrare	Leagăn peste pat	mm	Ø 500
	Lungimea maximă a cercului exterior de rotire	mm	320
	Diametrul maxim al barei	mm	Ø 45	Ø 51 ~ 55
axa principală	Viteza maximă a arborelui	rpm	6000 (setat la 4000)	4500 (setat la 3500)
	Tip cap ax		A2-5	A2-6
	Diametrul orificiului prin ax	mm	Ø 56	Ø 66
a hrani	Cursa maximă a axei X/Z/Y	mm	800/470/310
	Mișcare rapidă maximă a axei X/Z/Y	m/min	24 (Setarea 18)/24 (Setarea 18)/15 (Setarea 8)
	Tijă șurub pentru axa X/Z/Y	mm	32/32/25
	Sina axa X/Z/Y	mm	35/35/25
Turnul cuțitelor	turelă cu opt stații	PCS	8 posturi, pot fi echipate cu suporturi de scule cu două orificii, opțional cu 12 stații
Cap de putere	Forma de susținere a sculei cu cap electric		ER25
	Viteza maximă a capului de putere	rpm	6000 (setat la 4000), poate fi folosit în mod obișnuit pentru a procesa produse de la 4000
	Diametrul maxim al capului de găurire și frezare de instalare	mm	Ø 16
	Distanța dintre arborele capului de putere și arborele	mm	65
utilaje electrice	Puterea/cuplul motorului principal	KW/Nm	7,5 KW/47,75 NM, opțional 11 KW/70,03 Nm pentru piese din oțel cu o capacitate de procesare de 80 și mai mult
	Puterea/cuplul motorului pe axa X/Z/Y	KW/Nm	Yaskawa 1.8KW/11.5Nm. Opțional noua generație 2,4 KW/11,5 Nm nominal
	Puterea/cuplul motorului capului de putere X/Z	KW/Nm	2,4 KW/11,5NM
	Viteza maximă a motorului capului de putere	rpm	5000
alte	Dispozitiv de frână de poziționare a arborelui		presiune hidraulică
	Înclinarea patului	°	35°
	Placa de masă cuțit lungime X lățime	mm	700X290
	Lungimea mașinii-unelte X lățime X înălțime	mm	2200X1580X2000
	Greutatea totală a întregii mașini	KG	3430
	Putere totala	kw	13
	Consum mediu de energie	kw/h	2

Precizia mașinii-unelte

Precizia mașinii, standardul factorului Jingfus:
Element de testare major	Diagramă schematică	Standard din fabrică


Bataie radiala ax		Detectează scurgerea conului exterior	0.0035


Poziția de repetare a axei X		Detectează poziționarea repetată a axei X. Notă: Mai întâi preziceți de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată.	0.003


Poziția de repetare a axei Z		Detectează poziționarea repetată pe axa Z. Notă: Mai întâi preziceți de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată.	0.003


Poziția de repetare a axei Y		Detectează poziționarea repetată pe axa Y. Notă: Mai întâi preziceți de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată.	0.004


Poziția de repetare a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi preziceți de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


Poziția axei C rotativă		Detectează precizia poziției aleatorii a axei C, notă: mai întâi preziceți de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bataie de prindere a capului de putere		Bataie de con	0.015

Bataie de prindere a capului de putere		Bătaie de prindere	0.01

În cazul în care clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, aceasta va fi determinată în momentul redactării contractului. Clientul trebuie să testeze acest articol în același timp cu acceptarea inițială a Jingfusi Factory.
