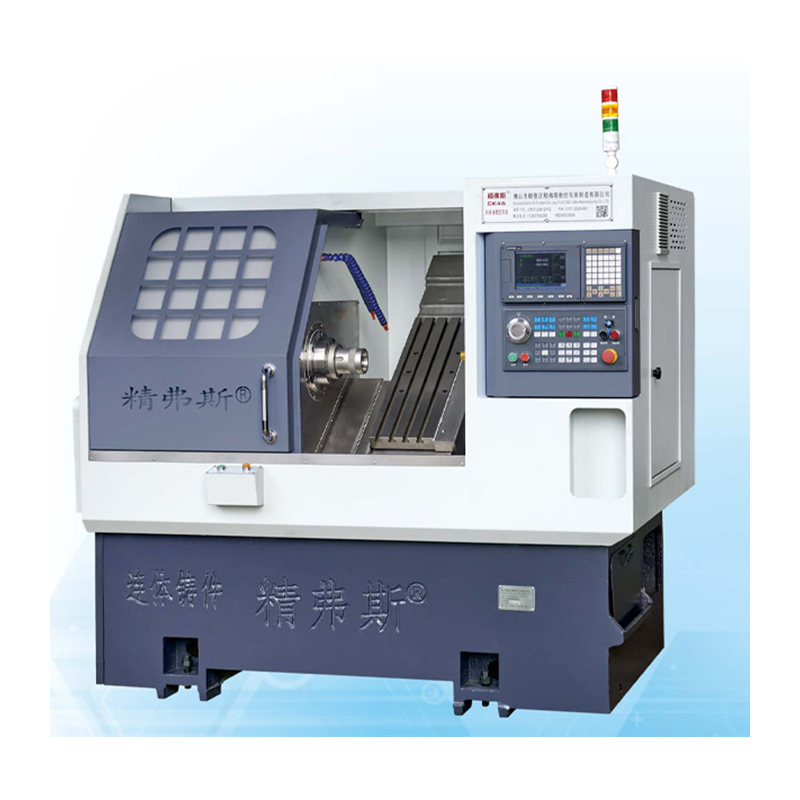

Compusul de moară de cotitură strung cnc

Un aspect definitoriu al strungului CNC al compusului Jingfusi®, este construcția sa solidă și rezistentă. Acest lucru asigură că, indiferent de cele mai solicitante sarcini de muncă, menține o precizie de neclintit și performanțe consistente. Cu o șine de ghidare liniară și un ghid liniar, această mașină este elaborată pentru longevitate și oferă rezultate de încredere care depășesc toate așteptările.

Model:CK76DTY

Trimite o anchetă

Descriere produs

Introducere a producției de strunjire CNC compus CNC Introducere

Soluția CNC compusă de moară de înaltă calitate furnizată de producătorul Jingfusi® este soluția finală pentru prelucrarea și fabricarea de precizie.

În mod fundamental, valoarea de bază a acestui strung CNC compus de moară de vârf este de a oferi o precizie, eficiență și versatilitate inegalabile pentru a face față rigorilor proceselor moderne de fabricație. Strungarea noastră CNC Mill-Turn folosește tehnologie de ultimă oră pentru a efectua cu exactitate și rapid o varietate de operații, cum ar fi transformarea, freza, forajul și atingerea.

Nu numai că, strungul CNC al compusului de la rotire este echipat și cu un motor cu fus de mare viteză pentru a asigura viteze de tăiere mai rapide și mai precise în timpul procesării. Această caracteristică este deosebit de critică în sarcinile complexe de prelucrare, deoarece poate reduce semnificativ timpul ciclului de producție, menținând în același timp o precizie ridicată.

Mai mult decât atât, sistemul de control CNC încorporat al acestei mașini-unelte adoptă un design ușor de utilizat, ceea ce face ușor și rapid atât pentru operatorii începători, cât și pentru operatorii cu experiență să completeze configurarea și funcționarea de prelucrare. Această caracteristică îl face o alegere ideală pentru ateliere, întreprinderi mici și chiar fabrici mari.

Un alt punct culminant al strungului CNC al compusului de întoarcere este capacitățile sale puternice de procesare. Cu o balansare mare pe pat și distanță mare între centre, poate gestiona cu ușurință piese mari de lucru de diferite dimensiuni și forme pentru a satisface aproape orice nevoi de prelucrare.

Lista de parametruri de strunjire compus CNC CNC

articol	Model de strung	unitate	CK46DTY	CK52DTY
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 600
	Întoarcerea maximă a cercului exterior	mm	300
	Diametrul maxim al barei	mm	Ø 45	Ø 55
Axa principală	Viteza maximă a fusului	R/min	6000 (setarea 4500)	4200 (setarea 3500)

	Tipul capului fusului		A2-5	A2-6
	Diametrul fusului prin gaură	mm	Ø 56	Ø 66
hrană	Axa X/Z/Y	mm	800/400/± 60


	90 ° Cap de putere care trece prin centrul axului	mm	60
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 18) / 24 (setarea 18) / 15 (setarea 12)
	Tija de șurub axa x/z/y	mm	32/32/32
	Pista de role a axei X/Z/Y	mm	35/35/35
Turela de putere	Model de turelă de putere (turelă electrică)	BMT	BMT45 ， opțional BMT55

	Power Head Collet	Este	ER25
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul de garnitură a suportului	mm	Ø25
Coada de coadă	Power/cuplu principal al motorului	Kw / nm	7,5 kW/evaluat 47Nm	11kw/evaluat 72Nm


	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 1,8kW/11.5n. Noua generație opțională2.4 kW/evaluată 11.5nm
	Viteza maximă a motorului de putere a turelei	R/min	80000 ° (cap de putere ≤7000 modificare ， 90 ° Cap de putere ≤6000 modificare)
	Power Head Motor Power/Cupl	Kw / nm	8,5 kW/evaluat 16,5 nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație1.0 kW /3.1nm
alte	Dispozitiv de frână de poziționare a axului		presiune hidraulică


	Înclinarea patului	°	35 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2200x1500x1900
	Greutatea totală a întregii mașini	KG	3900kg
	Putere totală	kw	15
	Consumul mediu de energie	KW / h	3

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
