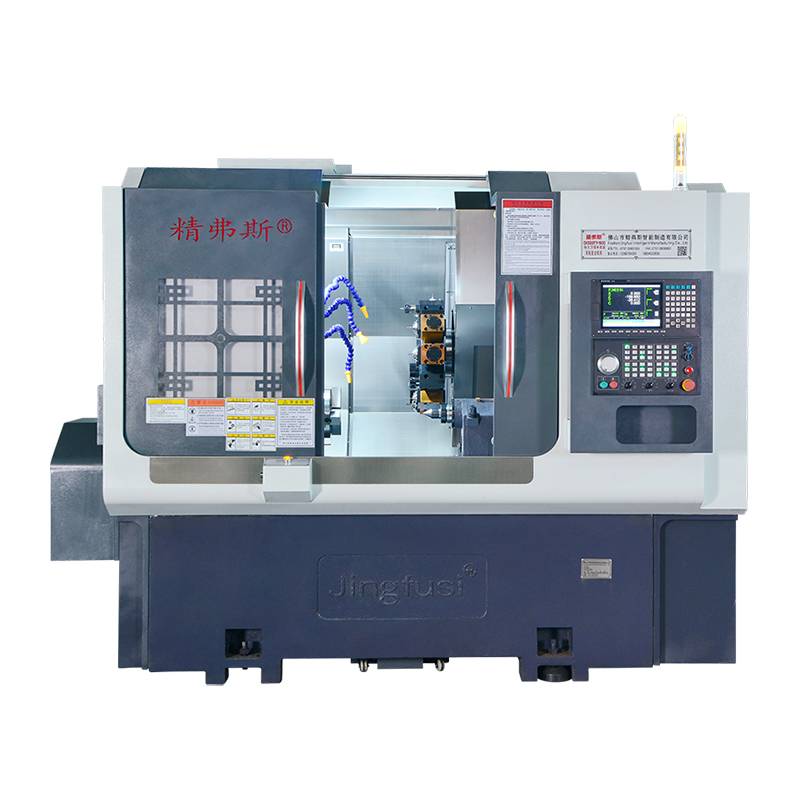

Rotirea mașinii de strung compozit de frezare

Mașina Jingfusi de înaltă calitate a căderii de măcinare compozit încorporează un mecanism auxiliar de reținere a axului flexibil în proiectarea sa, îmbunătățind rigiditatea în timpul procesării pieselor. Sistemul de schimbare directă a instrumentelor elimină nevoia de programe complexe de schimbare a instrumentelor și reduce schimbarea instrumentelor de ralanti, ceea ce duce la o prelucrare eficientă și economii de costuri pentru utilizatori. Acest design inovator nu numai că îmbunătățește stabilitatea generală a mașinii în timpul operațiunilor, dar eficientizează și procesul de schimbare a sculei, ceea ce face ca fluxul de lucru al prelucrării să fie mai eficient și avantajos din punct de vedere economic pentru utilizatori.

Model:CK52DTY

Trimite o anchetă

Descriere produs

Mașina de strunjire compozită de frezare de la furnizorii de jingfusis încorporează fără probleme transformarea, freza, forajul, plictisirea, atingerea și diversele alte funcții într -un singur dispozitiv versatil. Capabil să execute frezarea la capăt și laterală, foraj, atingere și procesare compozită, această mașină este deosebit de potrivită pentru forme complexe și specificații de precizie solicitante. Excelimentează în gestionarea nevoilor de procesare cuprinzătoare a pieselor rotative completând toate sau majoritatea operațiunilor necesare într -o singură prindere. Acest lucru nu numai că asigură o precizie excepțională, dar și îmbunătățește eficiența, ceea ce duce la reducerea costurilor în procesul de prelucrare.

Caracteristici cheie ale rotirii mașinii de strung compozit de frezare:

1. Aranjament proiectat bine cu spațiu intern amplu.

2. Încorporarea unei structuri de fus de înaltă precizie, de sine stătătoare și a unui sistem rotativ hidraulic rapid, asigurând performanțe de top.

3.Morantează capacitățile de mare viteză ale mașinii-unelte.

4. Prevenirea întreruperilor puterii de a provoca inexactități în valoarea servo -motor.

Diagrama de călătorie a mașinii

Detalii despre produs

Lista de parametri

articol	Model de strung	unitate	CK52DTY	CK76DTY	CK46DTY
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 700
	Întoarcerea maximă a cercului exterior	mm	520
	Diametrul maxim al barei	mm	Ø 55	Ø 72	Ø 45
Axa principală	Viteza maximă a fusului	R/min	4200 (setarea 3500)	3200 (setarea 2000)	6000 (set 4500)
	Tipul capului fusului		A2 - 6	A2 -8	A2 - 5
	Diametrul fusului prin gaură	mm	Ø 66	Ø 86	Ø 56
hrană	Axa X/Z/Y	mm	260/500/± 60
	90 ° Cap de putere care trece prin centrul axului	mm	30
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 16)/ 24 (setarea 16)/ 14 (setarea 8)
	Tija de șurub axa x/z/y	mm	40
	Pista de role a axei X/Z/Y	mm	35/45/35
Turela de putere	Model de turelă de putere (turelă electrică)	BMT	BMT55
	Power Head Collet	Este	ER32
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul de garnitură a suportului	mm	Ø32
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	11kw/evaluat 72Nm	15kW/evaluat 98Nm	7,5 kW/evaluat 47Nm
	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional Noua generație3.1 kW /15Nm
	Putere/cuplu de motor al capului de putere al turele	Kw / nm	Noua generație 3,1 kW/15Nm
	Viteza maximă a motorului de putere a turelei	R/min	6000 (setarea 4000), viteză comună vine
	Power Head Motor Power/Cupl	Kw / nm	3,1 kW/15Nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație1.0 kW /3.1nm
Coada de coadă	Scuză de stoc de coadă	mm	520
	Cursă hidraulică maximă de coadă de coadă	mm	100
	Tailstock Top Needle Coneț de găuri	Mk	Mohs 5#
	Distanța maximă între vârf și mandrină	mm	690
alte	Dispozitiv de frână de poziționare a axului		Programabil hidraulic, opțional
	Înclinarea patului	°	30 ° sau 15 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2500x1680x1900
	Greutatea totală a întregii mașini	KG	5000kg
	Putere totală	kw	20
	Consumul mediu de energie	KW / h	3
