Mașină de prelucrare a morii
  • Mașină de prelucrare a morii Mașină de prelucrare a morii

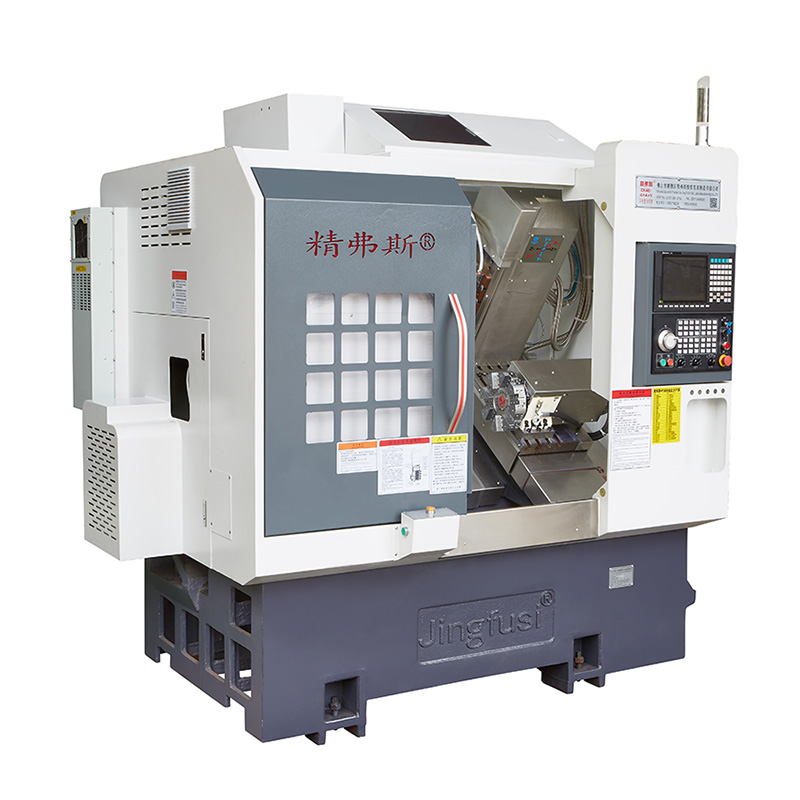

Mașină de prelucrare a morii

Mașina de prelucrare Jingfusi® Turn-Mill este potrivită în special pentru producerea în masă a pieselor cu forme complexe, cum ar fi micro componente, micro arbori, conectori electronici, ochelari, ceasuri și diverse accesorii hardware.
Model:CK52-5+5+Y

Trimite o anchetă

Descriere produs

Mașina de prelucrare a morii are caracteristicile de înaltă precizie și eficiență ridicată. Poate comuta între bucșa de ghidare și fără bucșă de ghidare, poate efectua o prelucrare adecvată în funcție de lungimea piesei de lucru și are o structură rezonabilă. Toate cele trei axe folosesc ghiduri de rulare liniare, care au o rezistență bună la uzură și o precizie ridicată. , condus de un servo cu motor, structura liniară a rândului de scule are caracteristicile schimbării rapide a sculelor, sistemul CNC are funcții complete și este ușor de controlat. Procesarea fără mânecă nu necesită materiale de măcinare și poate prelucra bare cu viteză mare și precizie ridicată, iar materialul minim rămas este de doar 30 mm. Dispozitivul opțional de procesare laterală poate realiza procesele de foraj și frezare.


Diagrama de călătorie a mașinii

Turn-Mill Machining Machine

Detalii despre produs

Turn-Mill Machining Machine

Lista de parametri

articol conţinut unitate CK46-5+5+Y. CK52-5+5+Y.
Domeniul de procesare Leagănă peste pat mm Ø 500
Întoarcerea maximă a cercului exterior mm 320

Diametrul maxim al barei		 mm Ø 45 Ø 51 ~ 55
Axa principală Viteza maximă a fusului R/min 6000 (setat la 4000) 4500 (setat la 3500)
Tipul capului fusului
A2-5 A2-6
Diametrul fusului prin gaură mm Ø 56 Ø 66
hrană Axa X/Z/Y mm 800/470/310
Mișcarea maximă rapidă a axei X/Z/Y m/my 24 (setarea 18)/24 (setarea 18)/15 (setarea 8)
Tija de șurub axa x/z/y mm 32/32/25
X/Z/Y axa șină mm 35/35/25
Turn cu cuțit Opt turelă de stație PC -uri 8 stații, pot fi echipate cu suporturi de scule cu gaură dublă, opțional cu 12 stații
Cap de putere Formular de reținere a instrumentului cu cap de putere
ER25
Viteza maximă a capului de putere R/min 6000 (setat la 4000), pot fi utilizate în mod obișnuit pentru procesarea produselor de la 4000
Forajul maxim de instalare și diametrul capului de frezare mm Ø 16
Distanța dintre arborele capului de putere și arborele mm 65
utilaje electrice Power/cuplu principal al motorului Kw / nm 7,5 kW/47.75Nm, opțional 11KW/70.03NM pentru piese din oțel cu o capacitate de procesare de 80 și mai mare
Axa X/Z/Y Power/cuplu motor Kw / nm Yaskawa 1,8kW/11.5nm. Noua generație opțională 2,4 kW/evaluată 11.5nm
X/Z Power Head Motor Power/Cupl Kw / nm 2,4 kW/11.5Nm
Viteza maximă a motorului capului de alimentare R/min 5000
alte Dispozitiv de frână de poziționare a axului
presiune hidraulică
Înclinarea patului ° 35 °
Lungimea plăcii de masă cu cuțit x lățime mm 700x290
Lungimea mașinii -unelte x lățime x înălțime mm 2200x1580x2000
Greutatea totală a întregii mașini KG 3430
Putere totală kw 13
Consumul mediu de energie KW / h 2

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare Diagrama schematică Standard din fabrică
Spindle radial ritm Turn-Mill Machining Machine Detectează alergarea conului exterior 0.0035
Poziția repetării axei X. Turn-Mill Machining Machine Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată. 0.003
Poziția repetării axei Z. Turn-Mill Machining Machine
 Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată. 0.003
Poziția repetării axei y Turn-Mill Machining Machine Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată. 0.004
Poziția repetată a axei C Turn-Mill Machining Machine Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată 20 de secunde de arc
C Poziția axei rotativă Turn-Mill Machining Machine  Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate 72 de secunde de arc
Bătăi de prindere a puterii Turn-Mill Machining Machine Cone a bătut 0.015
Bătăi de prindere a puterii Turn-Mill Machining Machine
 Îndepărtarea bătăii 0.01
Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
