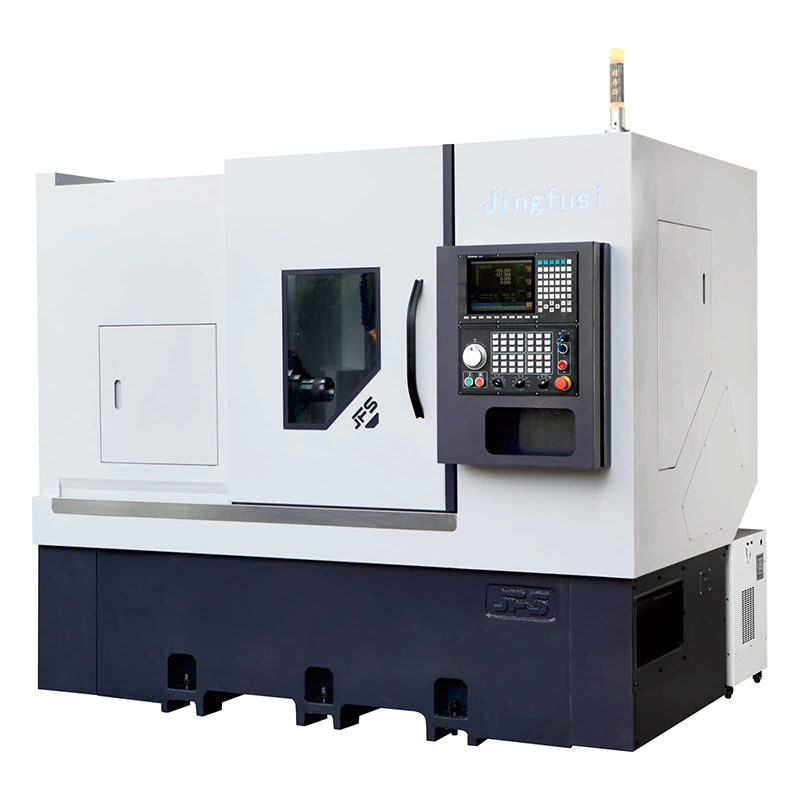

Turnul de putere CNC CK52D 76DTYW

Jingfusi este o fabrică profesionistă care produce strunguri CNC Power Turret CK52D 76DTYW. Acest produs oferă performanțe stabile de prelucrare și a primit feedback pozitiv de la mulți clienți. Acest lucru îi permite să îmbunătățească mult eficiența muncii în aplicații practice, creând o productivitate mai mare pentru clienți. Vă rugăm să ne contactați.

Model:CK52D/76DTYW 8000

Trimite o anchetă

Descriere produs

Bine ați venit să cumpărați strungul CNC Power Turret CK52D 76DTYW de la fabrica Jingfusi. Jingfusi se angajează să producă mașini-unelte de înaltă performanță, rentabile.

Superioritatea produsului

În aceleași condiții de configurare, structură de turnare, îmbătrânire a turnării și precizie a asamblarii, acest produs:
Axa Y virtuală este mai rigidă decât axa Y verticală;
Axa Y virtuală este mai ușor de ajustat rotunjimea decât axa Y verticală;
Deplasarea pe axa Y verticală este mai ușor de extins decât deplasarea pe axa Y virtuală;
Axa Y verticală poate obține un finisaj mai bun al suprafeței decât axa Y virtuală;
Axa Y verticală este mai ușor de programat decât axa Y virtuală.

Caracteristica produsului

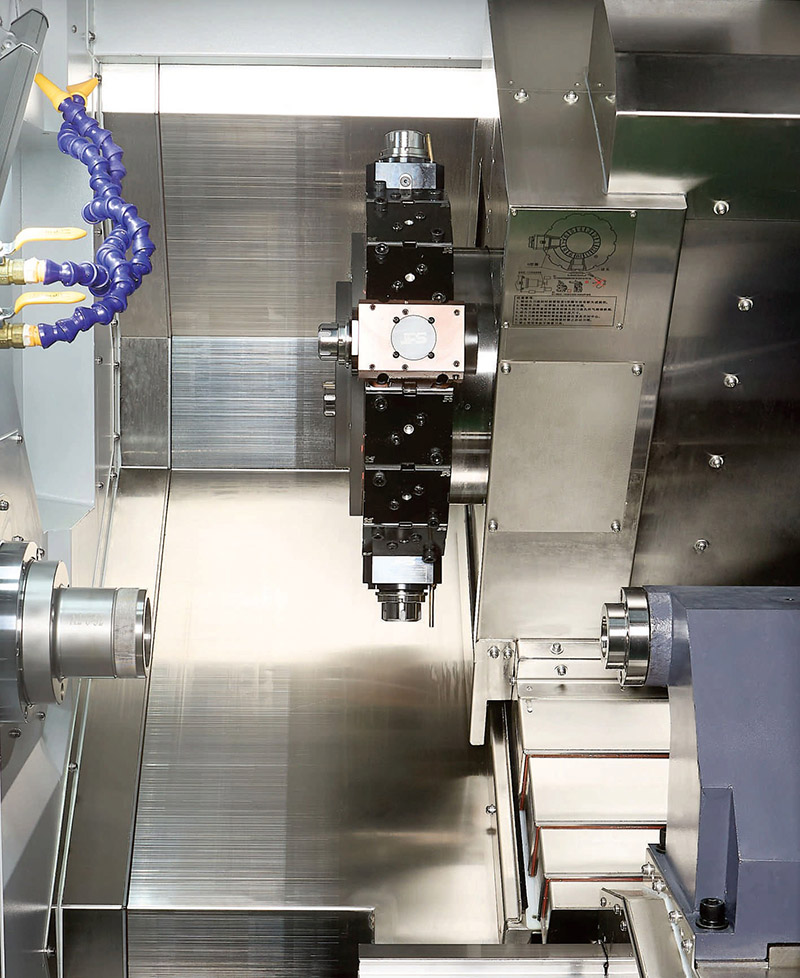

· În condiții normale de utilizare, capul de putere 0° se poate roti până la 8000 RPM, în timp ce capul de putere de 90° se poate roti până la 6500 RPM în condiții normale.
·Turreta adoptă transmisie cu modul fără viteze, ceea ce reduce foarte mult sursa de căldură și asigură precizia prelucrarii.
·De asemenea, poate efectua strunjire și frezare cu luciu ridicat, iar durata de viață a sculei este prelungită.
·Control programabil al contrapunctului pentru acest produs.

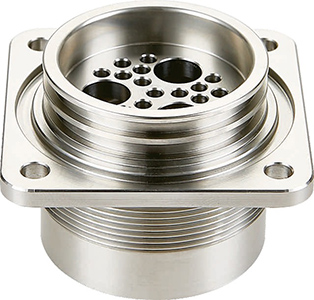

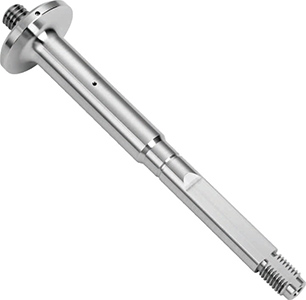

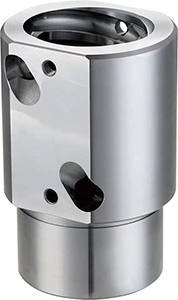

· Are propriile funcții de strunjire și frezare pentru a prelucra materiale complexe, cum ar fi oțel inoxidabil, aliaj de titan, oțel carbon etc.
· Adoptăm un design integrat de descărcare a cipului lateral și de descărcare a cipului din spate, care poate fi instalat în mod arbitrar.
·Tratamentul de îmbătrânire a întregii turnări poate asigura performanțe de prelucrare stabile pe termen lung și durata de viață a mașinii.

Specificația principală

Model de strung		unitate	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Capacitate de procesare	Diametru maxim de balansare peste pat	mm	Q600	Q600	Q600
	Diametru maxim de strunjire	mm	Q230	0230	Q230	Disc
	Lungimea max.de rotire	mm	430	430	430
Ax	Centrul arborelui înalt de la sol	mm	1150	1150	1150
	Axul principal		A2-6	A2-8	A2-5
	Diametrul alezajului axului	mm	Q66	Q86	ø56
	Diametrul maxim al materialului barei	mm	051	072	045
	Viteza maximă a arborelui	rpm	4000	3500	4500
	Puterea/cuplul motorului arborelui	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5Kw/47Nm	Opțional integrat 11kW/60Nm/ Opțional integrat 22kW/170Nm
Turelă de putere	Model de turelă de putere	-	BMT55-16T	BMT55-16T	BMT55-16T	Turelă JFS încorporată cu acționare directă
	Puterea/cuplul motorului Turet	Kw/N.m	7,5Kw/22Nm	7,5KW/22 N.m	7,5KW/22 N.m
	Viteza maximă a sculei cu turelă electrică	r/mm	8000	8000	8000	0° poate fi operat la 8000 rpm, iar 90° poate fi operat la 6500 rpm.
Alimentare pe axa X/Z/Y	Viteza de deplasare maxfst axa XIZ	m/meu	24	24	24
	Axa Y Viteză maximă de deplasare rapidă	m/meu	15	15	15
	Puterea/cuplul motorului pe axa X/Z/Y	Kw/N.m	YASKWA1.8KW/15Nm sau SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	Șuruburi cu bile de calitate C3 pe axa XIZN	-	32/32/40	32/32/40	32/32/40
	Ghid cu role X/ZMY-axi	-	35/35/35	35/35/35	35/35/35
	Cursă efectivă a axei X	mm	248	248	248
	Zaxis călătorie eficientă	mm	460	460	460
	Cursă efectivă a axei Y	mm	112(±56)	112(±56)	112(±56)
	spindfe se termină prin	mm	30	30	30	2777 Carlin
Contropost	Deplasarea contrapunctului	mm	450	450	450
Contropost	Orificiul conic al ejectorului	MK	Mohs 5#	Morse 5#	Morse 5#
Specificatiile echipamentelor	Greutatea netă a mașinii	kg	4100	4200	4000
	Puterea totală a mașinii	KW	24.5	28.5	21
	Mașină L×L×H	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Mașina-uneltă este în mod constant optimizată; vă rugăm să consultați datele reale ale mașinii-unelte pentru parametrii de mai sus.

Articole optionale

Element de configurare		CK52DTYW	CK76DTYW	CK46DTYW
Axul principal	Ax mecanic	●	●	●
Axul principal	Ax electric	O	O	O
controlor	Controler SYNTEC	●	●	●
Axa de avans	Yaskawa	●	●	●
Axa de avans	SYNTEC	O	O	O
culoare	BMT55 Power Turbo	●	●	●
culoare	BMT65 Power Turbo	二	O	O
Contropost	Luni 5#	O	O	O
Prindere	Trageți clema înapoi	●	●	●
Prindere	Chuck	O	O	O
Echipamente auxiliare	Dispozitivul de colectare a pieselor	O	O	O
	Dispozitiv de hrănire	O	O	O
	Transportor de așchii	O	O	O
	Robot automatizat	O	O	O
	Separator de ceață de ulei	O	O	O
