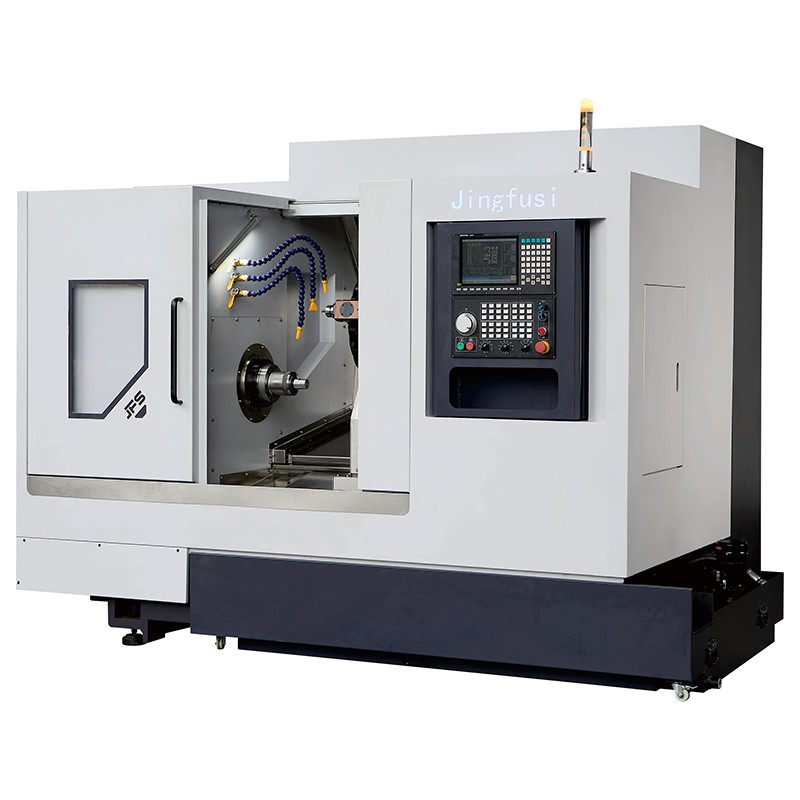

Turnul de putere CNC CK46 52 76DT

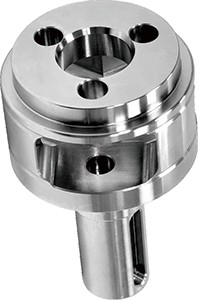

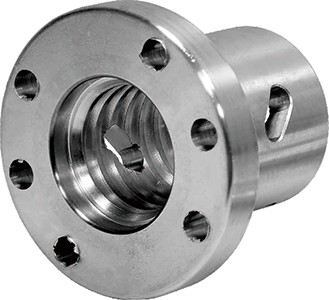

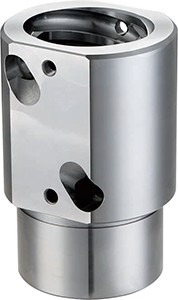

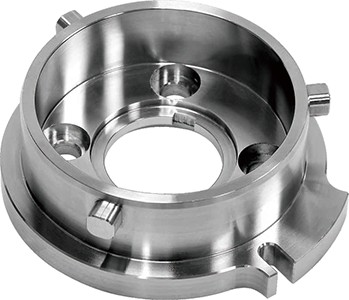

Jingfusi a produs strung CNC cu turnulă de înaltă calitate CK46 52 76DT. Alegem să adoptăm transmisia modulului fără viteze, care elimină sursa de căldură de la sursă și este propice pentru o garanție stabilă a preciziei de prelucrare. Mașina integrează funcții de frezare și strunjire și poate prelucra în mod flexibil materiale complexe, cum ar fi oțel inoxidabil, aliaj de titan, oțel carbon etc.

Model:CK46/52/76DT

Trimite o anchetă

Descriere produs

Strungul CNC Jingfusi Power Turret CK46 52 76DT din fabrica din China este echipat cu două capete de putere de înaltă performanță, viteza maximă a capului de putere 0° în condiții normale de lucru poate ajunge la 8000 RPM, iar capul de putere de 90 ° poate ajunge la 6500 RPM.

Caracteristica produsului

Sub premisa formei consistente, organizarea turnării, tratarea îmbătrânirii și acuratețea asamblarii, axa Y virtuală și axa Y verticală au propriile avantaje: rigiditatea axei Y virtuale este mai bună, ajustarea rotunjimii este mai fără griji; Cursa verticală a axei Y este ușor de extins, finisajul de prelucrare este mai bun, dificultatea de programare este scăzută și începe rapid.

Sistemul de îndepărtare a așchiilor adoptă un design integrat al părții și spatelui, modul de instalare flexibil, potrivit pentru diferite scenarii de producție. În plus, întreaga turnare a fost recoaptă, îmbătrânirea prin vibrații și alte procese de tratament cu mai multe canale pentru a asigura funcționarea stabilă pe termen lung a echipamentului și pentru a prelungi în mod eficient durata de viață a întregii mașini.

Specificația principală

Model de strung		unitate	CK46DT virtual Y	CK76DT virtual Y	CK76DT virtual Y	Remart
Capacitate de procesare	Diametru maxim de balansare peste pat	mm	700	ø700	700
	Diametru maxim de strunjire	mm	Q300	0300	Ø300
	Lungimea max.de rotire	mm	480	480	480
Ax	mandrina hidraulica ax	în	6"	8”	10"
	înălțimea centrului axului față de sol	mm	1050	1050	1050
	Axul principal	-	A2-5	A2-6	A2-8
	Diametrul alezajului axului	mm	Ø56	066	Q86
	Diametrul maxim al materialului barei	mm	Ø45	051	072
	Viteza maximă a arborelui	rpm	4500	4000	2000
	Puterea/cuplul motorului arborelui	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Model de turelă de putere		BMT45-16T	BMT55-16T	BMT55-16T
Turelă de putere	ceas motor viteza maximă putere/orgue	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22Nmor 1KW/42Nm
Turelă de putere	Viteza maximă a sculei cu turelă electrică	r/mm	8000 sau 6000	8000 sau 6000	8000 sau 6000
Alimentare pe axa X/Z/Y	×Axa ZN Viteza maximă de deplasare rapidă	m/meu	24	24	24
	×ZY-xis putere/cuplu motor	Kw/N.m	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	×Șuruburi bll cu axa ZY C3-grad	-	32/40/40	32/40/40	32/40/40
	Sine de ghidare cu role pe axa ×/Z/Y	-	35/45/45	35/45/45	35/45/45
	Călătoria eficientă a Xaxis	mm	500	500	500
	Cursă efectivă a axei Z	mm	530	530	530
	Interpolare deplasare efectivă pe axa Y	mm	+48,-52	+48,-52	+48,-52
	Capul de putere de 90° pe axa Y de interpolare trece prin centrul axului	mm	60	70	70
Specificatiile echipamentelor	Greutatea netă a mașinii	kg	5000	5000	5100
	Puterea totală a mașinii	KW	34	37	37
	Mașină L×L×H	mm	2600×2050×2040	2600×2050 ×2040	2600 × 2050 × 2040

Mașina-uneltă este în mod constant optimizată; vă rugăm să consultați datele reale ale mașinii-unelte pentru parametrii de mai sus.

Articole optionale

Element de configurare		CK46DT virtual Y	CK76DT virtual Y	CK76DT virtual Y
Axul principal	Ax mecanic	●	●	●
Axul principal	Ax electric	O	O	O
controlor	Controler SYNTEC	●	●	●
Axa de avans	Yaskawa	O	O	O
Axa de avans	SYNTEC	●	●	●
Turrett	Turelă de mare viteză cu acționare directă	●	●	●
	Taiwan Maikun power tuture	O	O	O
	Turelă germană Paitech	O	O	O
Prindere	Trageți clema înapoi	●	●	●
Prindere	Chuck	O	O	O
Echipamente auxiliare	Dispozitivul de colectare a pieselor	O	O	O
	Dispozitiv de hrănire	O	O	O
	Transportor de așchii	O	O	O
	Robot automatizat	O	O	O
	Separator de ceață de ulei	O	O	O
