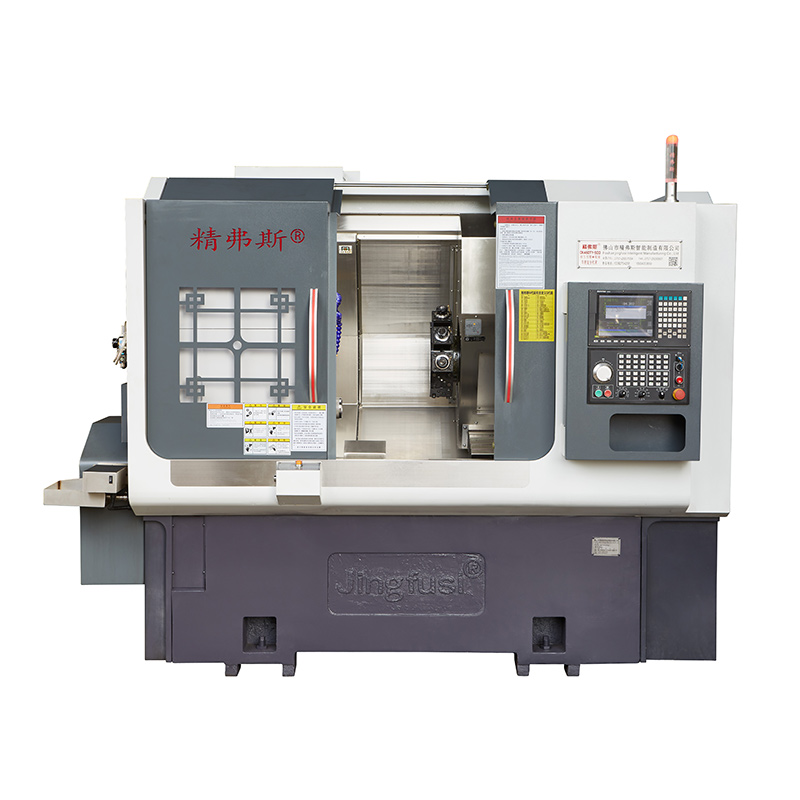

Mașină CNC de rotire multi-tasking și frezare

Introducerea mașinii CNC de rotire multi-tasking și frezare-soluția perfectă pentru prelucrarea componentelor complexe cu precizie și eficiență ridicată. Acest centre de rotire și frezare CNC este construit pentru a gestiona atât operațiunile de întoarcere, cât și de frezare, ceea ce îl face un plus versatil pentru orice magazin CNC.

Model:CK46DTY

Trimite o anchetă

Descriere produs

Una dintre caracteristicile cheie ale acestui strung CNC multitasking este capacitatea sa de a efectua mai multe operații pe o singură piesă de lucru, ceea ce reduce semnificativ timpul de configurare și crește productivitatea. Sistemul său avansat CNC asigură rezultate consistente și precise de fiecare dată, ceea ce îl face o alegere ideală pentru fabricarea cu volum mare.

Mașina CNC de rotire multi-tasking și frezare este capabilă să gestioneze o gamă largă de materiale, de la materiale plastice la metale și tot ce este între ele. Construcția sa robustă asigură o durabilitate excepțională și performanțe de lungă durată, în timp ce designul său ergonomic facilitează funcționarea și întreținerea.

Această mașină de transformare a morii multitask CNC vine cu o serie de funcții standard și opționale pentru a răspunde nevoilor dvs. specifice de prelucrare. Fusul său puternic și instrumentele de tăiere avansate oferă o viteză și o precizie excepționale, în timp ce schimbătorul său automat de instrumente permite modificări rapide și ușoare ale instrumentelor, fără a se întrerupe procesul de prelucrare.

Indiferent dacă prelucrați componente complexe pentru aerospațial, apărare, auto sau orice altă industrie, mașina de transformare a multi-sarcini CNC este alegerea perfectă. Cu performanțele sale superioare, versatilitatea și fiabilitatea, această mașină este sigur că va depăși așteptările dvs. și vă va ajuta să vă duceți capacitățile de prelucrare la nivelul următor.

În rezumat, mașina de transformare multi-tasking și frezare CNC este un plus de schimbare a jocului pentru orice magazin CNC. Oferă performanțe de neegalat, precizie și eficiență, ceea ce îl face soluția perfectă pentru toate nevoile dvs. de prelucrare. Nu ratați ocazia de a vă duce afacerea la nivelul următor-investiți astăzi în mașina CNC cu 5 axe multi-tasking!

Diagrama de călătorie a mașinii

Automatic Turret Turning and Milling Machine

Detalii despre produs

Lista de parametri

articol	Model de strung	unitate	CK52DTY	CK76DTY	CK46DTY
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 700
	Întoarcerea maximă a cercului exterior	mm	520
	Diametrul maxim al barei	mm	Ø 55	Ø 72	Ø 45
Axa principală	Viteza maximă a fusului	R/min	4200 (setarea 3500)	3200 (setarea 2000)	6000 (set 4500)
	Tipul capului fusului		A2 - 6	A2 -8	A2 - 5
	Diametrul fusului prin gaură	mm	Ø 66	Ø 86	Ø 56
hrană	Axa X/Z/Y	mm	260/500/± 60
	90 ° Cap de putere care trece prin centrul axului	mm	30
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 16)/ 24 (setarea 16)/ 14 (setarea 8)
	Tija de șurub axa x/z/y	mm	40
	Pista de role a axei X/Z/Y	mm	35/45/35
Turela de putere	Model de turelă de putere (turelă electrică)	BMT	BMT55
	Power Head Collet	Este	ER32
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul de garnitură a suportului	mm	Ø32
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	11kw/evaluat 72Nm	15kW/evaluat 98Nm	7,5 kW/evaluat 47Nm
	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional Noua generație3.1 kW /15Nm
	Putere/cuplu de motor al capului de putere al turele	Kw / nm	Noua generație 3,1 kW/15Nm
	Viteza maximă a motorului de putere a turelei	R/min	6000 (setarea 4000), viteză comună vine
	Power Head Motor Power/Cupl	Kw / nm	3,1 kW/15Nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație1.0 kW /3.1nm
Coada de coadă	Scuză de stoc de coadă	mm	520
	Cursă hidraulică maximă de coadă de coadă	mm	100
	Tailstock Top Needle Coneț de găuri	Mk	Mohs 5#
	Distanța maximă între vârf și mandrină	mm	690
alte	Dispozitiv de frână de poziționare a axului		Programabil hidraulic, opțional
	Înclinarea patului	°	30 ° sau 15 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2500x1680x1900
	Greutatea totală a întregii mașini	KG	5000kg
	Putere totală	kw	20
	Consumul mediu de energie	KW / h	3

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
