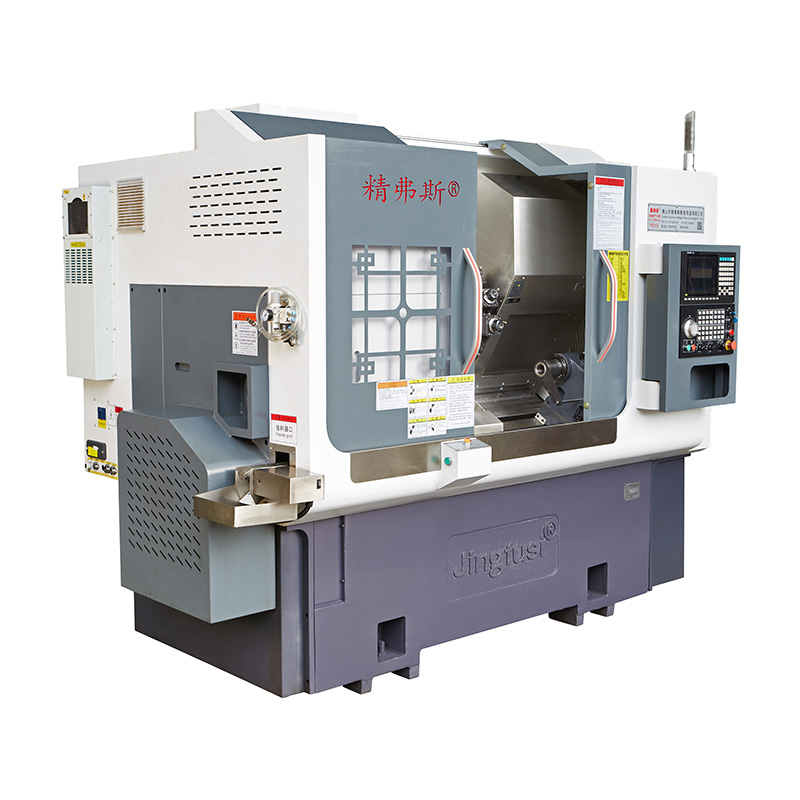

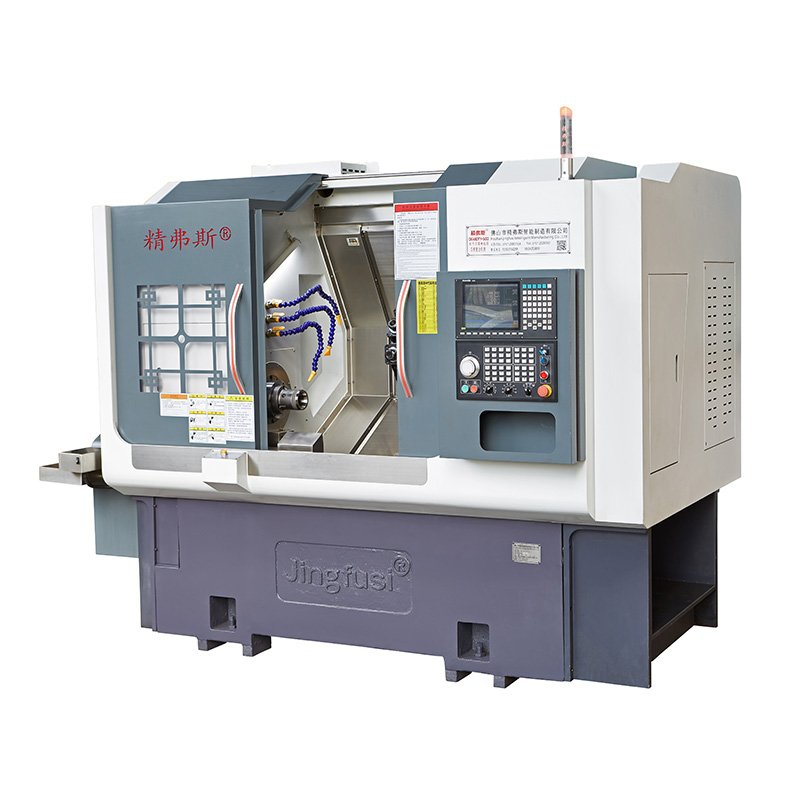

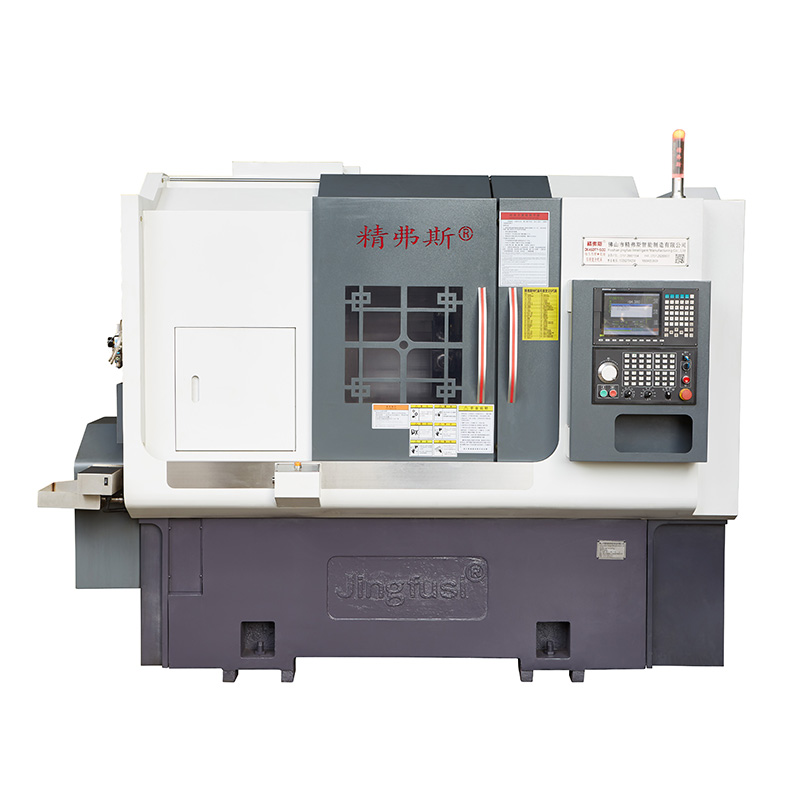

Mașină de întoarcere a turelei de mare viteză și freză compus

Aceste mașini de transformare a turelei de mare viteză Jingfusi® de mare viteză pot efectua atât operațiuni de cotitură, cât și de frezare pe o gamă largă de materiale, inclusiv metale, materiale plastice și multe altele. Turnarea este utilizată pentru caracteristici cilindrice, în timp ce freza este folosită pentru suprafețe plate sau conturate.

Model:CK46DTY

Trimite o anchetă

Descriere produs

Mașina compusă și freză Ingfusi® de mare viteză a turelei de mare viteză este un instrument versatil de prelucrare CNC, conceput pentru prelucrarea de mare viteză și de precizie. Este deosebit de potrivit pentru fabricarea componentelor cu caracteristici complexe și specificații solicitante.

Diagrama de călătorie a mașinii

High-speed Power Turret Turning and Milling Compound Machine

Detalii despre produs

Lista de parametri

articol	Model de strung	unitate	CK46DTY	CK52DTY
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 600
	Întoarcerea maximă a cercului exterior	mm	300
	Diametrul maxim al barei	mm	Ø 45	Ø 55
Axa principală	Viteza maximă a fusului	R/min	6000 (setarea 4500)	4200 (setarea 3500)

	Tipul capului fusului		A2-5	A2-6
	Diametrul fusului prin gaură	mm	Ø 56	Ø 66
hrană	Axa X/Z/Y	mm	800/400/± 60


	90 ° Cap de putere care trece prin centrul axului	mm	60
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 18) / 24 (setarea 18) / 15 (setarea 12)
	Tija de șurub axa x/z/y	mm	32/32/32
	Pista de role a axei X/Z/Y	mm	35/35/35
Turela de putere	Model de turelă de putere (turelă electrică)	BMT	BMT45 ， opțional BMT55

	Power Head Collet	Este	ER25
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul de garnitură a suportului	mm	Ø25
Coada de coadă	Power/cuplu principal al motorului	Kw / nm	7,5 kW/evaluat 47Nm	11kw/evaluat 72Nm


	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 1,8kW/11.5n. Noua generație opțională2.4 kW/evaluată 11.5nm
	Viteza maximă a motorului de putere a turelei	R/min	80000 ° (cap de putere ≤7000 modificare ， 90 ° Cap de putere ≤6000 modificare)
	Power Head Motor Power/Cupl	Kw / nm	8,5 kW/evaluat 16,5 nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație1.0 kW /3.1nm
alte	Dispozitiv de frână de poziționare a axului		presiune hidraulică


	Înclinarea patului	°	35 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2200x1500x1900
	Greutatea totală a întregii mașini	KG	3900kg
	Putere totală	kw	15
	Consumul mediu de energie	KW / h	3

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
