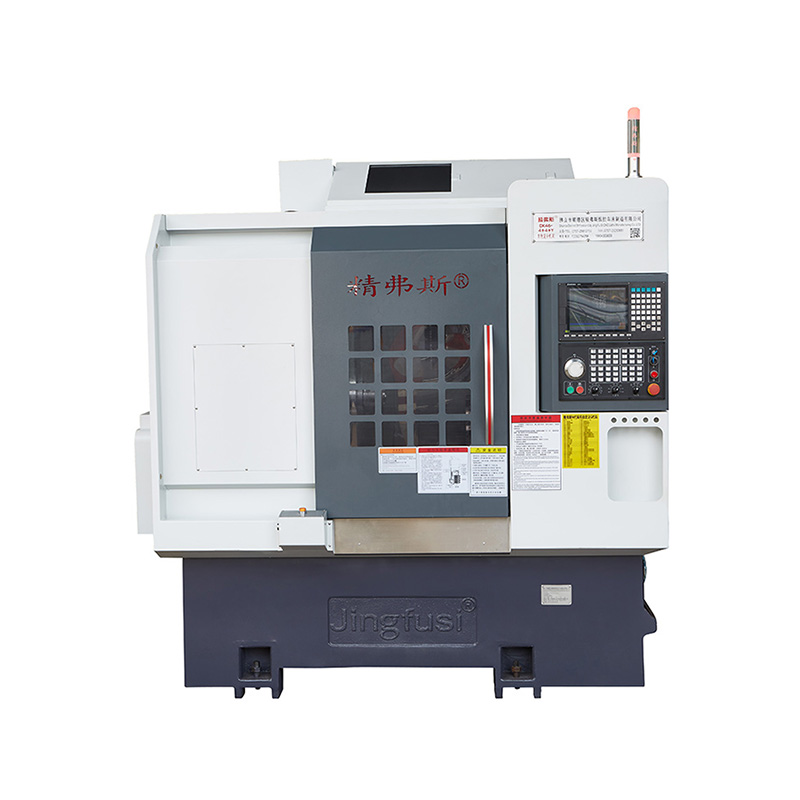

Mașină de prelucrare economică de turnuri

Mașina de prelucrare economică de turnări Jingfusi® este proiectată cu un puternic mecanism auxiliar de frână pentru ax pentru a îmbunătăți rigiditatea în timpul procesării pieselor. Sistemul direct de schimbare a instrumentelor economisește pașii complicați ai procedurii de schimbare a instrumentului și scurtează timpul de rulare al schimbării instrumentului, obținând procesarea eficientă și economisirea costurilor pentru utilizatori.

Model:CK76DTY

Trimite o anchetă

Descriere produs

Mașina de prelucrare economică Jingfusi® economică este un computer cu mai multe stații cu 3 axe (X, Y, Z), controlat numeric, controlat numeric și strung compus de frezare. Integrează transformarea, freza, forajul, plictisirea, atingerea și alte funcții într -un singur dispozitiv. Poate efectua frezare, foraj, atingere, atingere și alte prelucrări combinate. Este potrivit în special pentru procesarea unor piese rotative, cu forme complexe și cerințe de înaltă precizie. Poate finaliza toate sau majoritatea etapelor de procesare într -o singură prindere. Asigurați precizia, îmbunătățiți eficiența și reduceți costurile.

Diagrama de călătorie a mașinii jingfusi®

Detalii despre produs

Lista de parametri

articol	Model de strung	unitate	CK52DTY	CK76DTY	CK46DTY
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 700
	Întoarcerea maximă a cercului exterior	mm	520
	Diametrul maxim al barei	mm	Ø 55	Ø 72	Ø 45
Axa principală	Viteza maximă a fusului	R/min	4200 (setarea 3500)	3200 (setarea 2000)	6000 (set 4500)
	Tipul capului fusului		A2 - 6	A2 -8	A2 - 5
	Diametrul fusului prin gaură	mm	Ø 66	Ø 86	Ø 56
hrană	Axa X/Z/Y	mm	260/500/± 60
	90 ° Cap de putere care trece prin centrul axului	mm	30
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 16)/ 24 (setarea 16)/ 14 (setarea 8)
	Tija de șurub axa x/z/y	mm	40
	Pista de role a axei X/Z/Y	mm	35/45/35
Turela de putere	Model de turelă de putere (turelă electrică)	BMT	BMT55
	Power Head Collet	Este	ER32
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul de garnitură a suportului	mm	Ø32
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	11kw/evaluat 72Nm	15kW/evaluat 98Nm	7,5 kW/evaluat 47Nm
	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional Noua generație3.1 kW /15Nm
	Putere/cuplu de motor al capului de putere al turele	Kw / nm	Noua generație 3,1 kW/15Nm
	Viteza maximă a motorului de putere a turelei	R/min	6000 (setarea 4000), viteză comună vine
	Power Head Motor Power/Cupl	Kw / nm	3,1 kW/15Nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație1.0 kW /3.1nm
Coada de coadă	Scuză de stoc de coadă	mm	520
	Cursă hidraulică maximă de coadă de coadă	mm	100
	Tailstock Top Needle Coneț de găuri	Mk	Mohs 5#
	Distanța maximă între vârf și mandrină	mm	690
alte	Dispozitiv de frână de poziționare a axului		Programabil hidraulic, opțional
	Înclinarea patului	°	30 ° sau 15 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2500x1680x1900
	Greutatea totală a întregii mașini	KG	5000kg
	Putere totală	kw	20
	Consumul mediu de energie	KW / h	3

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
