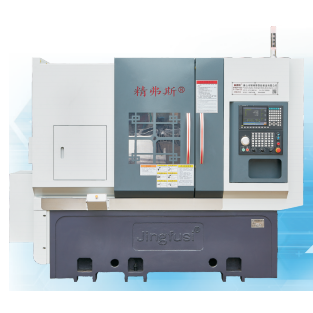

CNC Turela Testre automată

Suntem încântați să vă prezentăm în strung automat de tip turelă CNC Jingfusi®, urmărind să vă aprofundeze cunoștințele despre acest produs excepțional. Salutăm cu căldură atât clienții noștri, cât și cei apreciați pentru a -și continua parteneriatul cu noi, în timp ce ne străduim spre un viitor mai luminos împreună.

Model:CK52T-600

Trimite o anchetă

Descriere produs

Sunteți invitat cordial să vizitați fabrica noastră și să explorați cele mai recente, la prețuri competitive, și o calitate de top de top Jingfusi® CNC Turret Turret, în prezent, la cerere mare. Anticipăm cu nerăbdare oportunitatea de a colabora cu tine.

Tip turelă CNC Detalii despre produsul automat

Lista de parametruri automate de tip turelă CNC

proiect	Conţinut	unitate	CK52T-600	CK76T-600	CK46T-600
Domeniul de procesare	Diametrul maxim de rotație a fusului	mm	Ø 800
	tip de bloc	mm	Ø 180 ~ 400
	Lungimea maximă de cotitură	mm	560
	Diametrul maxim al barei	mm	Ø 51 ~ 55	Ø 72	Ø 45
Axa principală	Tipul capului fusului		A2-6	A2 -8	A2-5
	Diametrul fusului prin gaură	mm	Ø 66	Ø 86	Ø 56
	Viteza maximă a fusului	R/min	4200	3200	6000
	Viteza setată a fusului	R/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
hrană	Călătorie maximă a axei X/Z	mm	230/600
	Axa Z axă Z	mm	570
	Mișcarea maximă rapidă a axei X/Z	m/my	24
	Setarea axei X/Z pentru mișcare rapidă	m/my	16/18
	Specificații cu șurub cu role a axei X/Z	mm	40
	Specificații de măsurare a axei X/Z	mm	35/45
Douăsprezece poziție servo -turelă	Înălțimea centrală a turelelor de două două poziții		100
	Turn de cuțit opus marginii (diametrul exterior)	mm	385
	Înălțimea centrală a turelei	mm	100
	Numărul de lame de turelă	fix	12
	Diametrul interferenței de procesare a sculei adiacente	mm	Ø180
	Mărimea suportului suportului de instrumente	mm	25x25
	Diametrul mânerului suportului cuțitului	mm	Ø25
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	11kw/evaluat 72Nm	15kW/evaluat 98Nm	7,5 kW/evaluat 47Nm
	Motor/cuplu al motorului cu axa Z/Z.	Kw / nm	Yaskawa 1,8kW/11.5nm. Noua generație opțională 2,4 kW/evaluată 11.5nm
	Puterea/cuplul instrumentului turele care schimbă motorul	Kw / nm	Noua generație 1,0 kW/3.1Nm
	Puterea motorului sistemului de răcire	Kw	0.3
	Sistemul de răcire de înaltă presiune Putere motor	Kw	3
Coada de coadă	Scuză de stoc de coadă	mm	420
	Cursă maximă de pin de evacuare a cozii	mm	100
	Formular de acționare a pinului de ejector de coadă		Rigiditate hidraulică, puternică
	Tailstock Top Needle Coneț de găuri	Mk	Mohs 5 #, nu se balansează sau nu se urzează în timpul prelucrării de precizie.
	Distanța maximă între vârf și mandrină	mm	690
alte	Înclinarea patului	°	30 ° sau 15 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2500x1600x1700
	Greutatea totală a întregii mașini	KG	Greutatea totală a întregii mașini este de 4500 kg, cu o greutate totală opțională de 3500 kg, minus 10000 yuan
	Putere totală	kw	20
	Consumul mediu de energie	KW / h	3

CNC Turelă Turelă Semnificație automată Precizie

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Metoda de detectare	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0025


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.0025


Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
