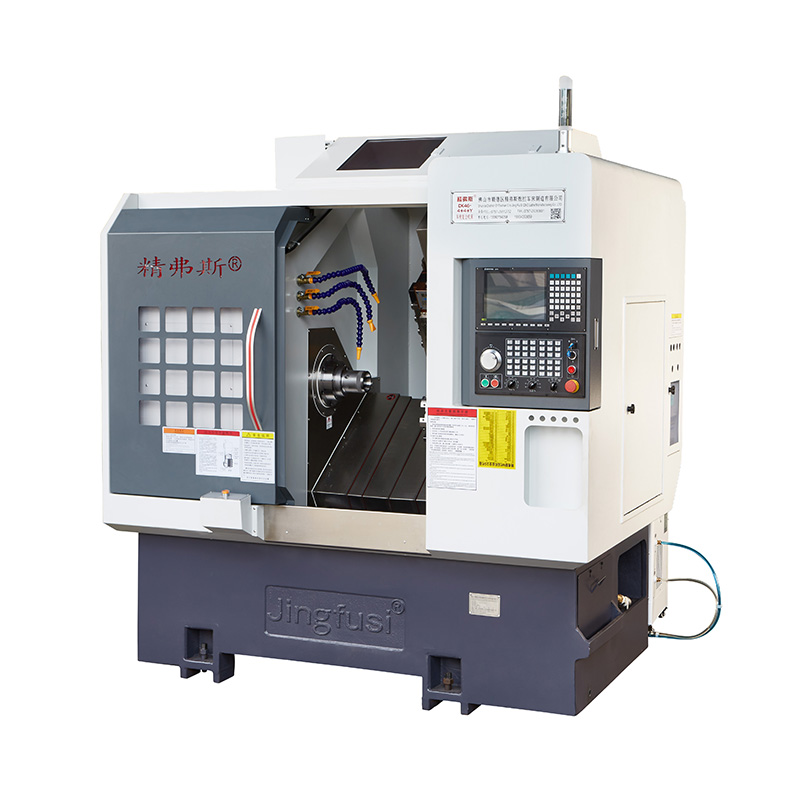

Centrul de prelucrare a compusului de frezat CNC

Centrul de prelucrare a compusului de frezare a CNC este ideal pentru fabricarea componentelor rotative complexe și extrem de precise. Permite finalizarea majorității, dacă nu toate, a operațiunilor de prelucrare într -o singură configurație. Acest lucru nu numai că garantează precizia, ci și îmbunătățește productivitatea și rentabilitatea.

Model:CK46-4+4+Y

Trimite o anchetă

Descriere produs

Caracteristicile Centrului de prelucrare a compusului de frezare a CNC:

Clamarea minimizată: scade nevoia de mai multe operații de prindere, îmbunătățind atât eficiența, cât și precizia.

Modificări rapide de instrumente: acceptă modificări ale instrumentelor de mare viteză, simplificând aranjarea instrumentului pentru prelucrări mai convenabile.

Prelucrare cuprinzătoare: oferă o serie de funcții pentru a facilita prelucrarea compusă a fețelor și părților de capăt, permițând capacități versatile de prelucrare.

Diagrama de călătorie a mașinii

CNC Turning Milling Compound Machining Center

Detalii despre produs

Lista de parametri

articol	Model de strung	unitate	CK46-4+4+y	CK52-4+4+y
Domeniul de procesare	Leagănă peste pat	mm	Ø 500
	Întoarcerea maximă a cercului exterior	mm	320
	Diametrul maxim al barei	mm	Ø 45	Ø 51 ~ 55
Axa principală	Tipul capului fusului		A2-5	A2-6

	Diametrul fusului prin gaură	mm	Ø 56	Ø 66
	Viteza maximă a fusului	R/min	6000 (setat la 4500)	4500 (setat la 3500)
hrană	Călătorie eficientă a axei X/Z/Y	mm	800/470/260

	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 18)/24 (setarea 18)/15 (setarea 8)
	Tija de șurub axa x/z/y	mm	32/32/25
	X/Z/Y axa șină	mm	35/35/25
Turn cu cuțit	Opt turelă de stație	PC -uri	8 stații, pot fi echipate cu suporturi de scule cu gaură dublă, opțional cu 12 stații
Cap de putere	Formular de reținere a instrumentului cu cap de putere		ER25


	Instrument de cap de putere	PC -uri	Axa Z 4+X-Axa 4, cu 4 suporturi suplimentare de instrumente fixe instalate
	Viteza maximă a capului de putere	R/min	6000 (setat la 4000), pot fi utilizate în mod obișnuit pentru procesarea produselor de la 4000
	Distanța dintre arborele capului de putere și arborele	mm	65
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	Noua generație 7,5kw, 47.75nm. Piesele de oțel cu o capacitate de procesare de peste 80 pot fi echipate opțional cu 11kW, 70.03NM

	Axa X/Z/Y Power/cuplu motor	Kw / nm	1,3kW/8.39nm
	X/Z Power Head Motor Power/Cupl	Kw / nm	1,7 kW/8Nm
	Viteza maximă a motorului capului de alimentare	R/min	5000
alte	Dispozitiv de frână de poziționare a axului		presiune hidraulică


	Înclinarea patului	°	35 °
	Lungimea mașinii -unelte x lățime x înălțime	mm	2200x1580x1900
	Greutatea totală a întregii mașini	KG	3430
	Putere totală	kw	13
	Consumul mediu de energie	KW / h	2

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
