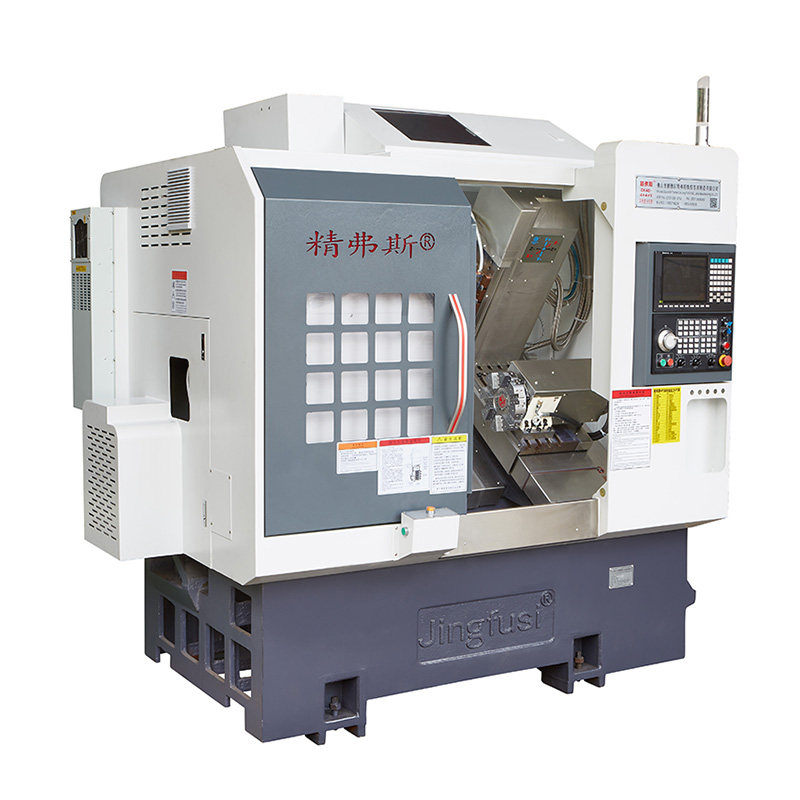

Mașină de transformare a centrelor de transformare multi-tasking CNC

Introducerea mașinii de întoarcere cu mai multe sarcini CNC-soluția finală pentru prelucrarea de precizie de înaltă calitate. Această mașină puternică a fost concepută pentru a răspunde cerințelor chiar și a celor mai complexe aplicații de întoarcere, ceea ce o face o alegere ideală pentru întreprinderile care necesită cele mai ridicate niveluri de precizie și eficiență.

Model:CK52-5+5+Y

Trimite o anchetă

Descriere produs

Construită pentru a dura, mașina de întoarcere cu mai multe sarcini CNC este o mașină durabilă și fiabilă, care este capabilă să gestioneze o gamă largă de sarcini-de la operațiuni simple de întoarcere și foraj la sarcini mai complexe, cum ar fi freza, tăierea firului și multe altele.

Una dintre caracteristicile cheie ale mașinii de întoarcere a multi-sarcini CNC este sistemul său de control avansat, care permite operatorilor să programeze și să controleze cu ușurință fiecare aspect al procesului de prelucrare, asigurând o precizie maximă și precizie. Cu interfața sa ușor de utilizat, această mașină este ușor de utilizat și poate fi adaptată rapid pentru a se potrivi nevoilor oricărui loc de muncă.

În plus față de sistemul său avansat de control, mașina de întoarcere a multiplelor sarcini CNC are, de asemenea, o serie de componente de înaltă calitate, inclusiv un sistem avansat de fusuri, ghiduri liniare de înaltă precizie și o bază durabilă, din fontă. Aceste componente funcționează într -o armonie perfectă pentru a se asigura că fiecare loc de muncă este finalizat la cel mai înalt standard.

Indiferent dacă sunteți o afacere mică sau o corporație mai mare, mașina de transformare a multiplelor sarcini CNC este alegerea perfectă pentru toate nevoile dvs. de prelucrare. Cu caracteristicile sale avansate, construcția durabilă și o precizie excepțională, această mașină este sigură că vă va depăși așteptările și vă va oferi ani de performanțe de înaltă calitate de înaltă calitate.

În concluzie, mașina de transformare a multi-tasking-ului CNC este o soluție de top pentru întreprinderile care solicită cel mai bine în prelucrarea cu precizie. Cu caracteristicile sale avansate, interfața ușor de utilizat și construcția fiabilă, este sigur că vă va oferi ani de performanțe fiabile și eficiente. Deci, de ce să aștepți? Contactați -ne astăzi pentru a afla mai multe despre această mașină incredibilă și cum vă poate transforma afacerea.

Diagrama de călătorie a mașinii

Detalii despre produs

Lista de parametri

articol	conţinut	unitate	CK46-5+5+Y.	CK52-5+5+Y.
Domeniul de procesare	Leagănă peste pat	mm	Ø 500
	Întoarcerea maximă a cercului exterior	mm	320
	Diametrul maxim al barei	mm	Ø 45	Ø 51 ~ 55
Axa principală	Viteza maximă a fusului	R/min	6000 (setat la 4000)	4500 (setat la 3500)
	Tipul capului fusului		A2-5	A2-6
	Diametrul fusului prin gaură	mm	Ø 56	Ø 66
hrană	Axa X/Z/Y	mm	800/470/310
	Mișcarea maximă rapidă a axei X/Z/Y	m/my	24 (setarea 18)/24 (setarea 18)/15 (setarea 8)
	Tija de șurub axa x/z/y	mm	32/32/25
	X/Z/Y axa șină	mm	35/35/25
Turn cu cuțit	Opt turelă de stație	PC -uri	8 stații, pot fi echipate cu suporturi de scule cu gaură dublă, opțional cu 12 stații
Cap de putere	Formular de reținere a instrumentului cu cap de putere		ER25
	Viteza maximă a capului de putere	R/min	6000 (setat la 4000), pot fi utilizate în mod obișnuit pentru procesarea produselor de la 4000
	Forajul maxim de instalare și diametrul capului de frezare	mm	Ø 16
	Distanța dintre arborele capului de putere și arborele	mm	65
utilaje electrice	Power/cuplu principal al motorului	Kw / nm	7,5 kW/47.75Nm, opțional 11KW/70.03NM pentru piese din oțel cu o capacitate de procesare de 80 și mai mare
	Axa X/Z/Y Power/cuplu motor	Kw / nm	Yaskawa 1,8kW/11.5nm. Noua generație opțională 2,4 kW/evaluată 11.5nm
	X/Z Power Head Motor Power/Cupl	Kw / nm	2,4 kW/11.5Nm
	Viteza maximă a motorului capului de alimentare	R/min	5000
alte	Dispozitiv de frână de poziționare a axului		presiune hidraulică
	Înclinarea patului	°	35 °
	Lungimea plăcii de masă cu cuțit x lățime	mm	700x290
	Lungimea mașinii -unelte x lățime x înălțime	mm	2200x1580x2000
	Greutatea totală a întregii mașini	KG	3430
	Putere totală	kw	13
	Consumul mediu de energie	KW / h	2

Precizia mașinii -unelte

Precizia mașinii, Standardul Jingfus Factor ：
Element major de testare	Diagrama schematică	Standard din fabrică


Spindle radial ritm		Detectează alergarea conului exterior	0.0035


Poziția repetării axei X.		Detectați poziționarea repetată a axei X. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei Z.		Detectați poziționarea repetată pe axa Z. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.003


Poziția repetării axei y		Detectați poziționarea repetată pe axa y. Notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detecta poziționarea repetată.	0.004


Poziția repetată a axei C		Detectați repoziționarea punctului fix al axei C, notă: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi detectați poziționarea repetată	20 de secunde de arc


C Poziția axei rotativă		Detectați precizia poziției aleatorii a axei C, NOTĂ: mai întâi prezice de aproximativ 50 de ori pentru a compensa eroarea motorului rece și a motorului fierbinte, apoi verificați setările repetate	72 de secunde de arc


Bătăi de prindere a puterii		Cone a bătut	0.015

Bătăi de prindere a puterii		Îndepărtarea bătăii	0.01

Dacă clientul dorește să testeze precizia ISO sau VD1 a axei X/Z/Y, acesta va fi determinat la momentul scrierii contractului. Clientul trebuie să testeze acest articol în același timp al acceptării inițiale a fabricii Jingfusi.
